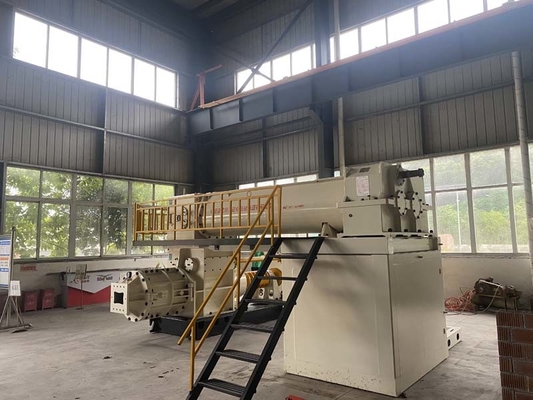

Extrusora al vacío para extrusión de arcilla húmeda Capacidad de producción 13 000-19 000 pcs/H ((250*110*75mm)
Extrusor de vacío
La máquina es adecuada para la extrusión continua de arcilla húmeda y es una máquina funcional clave en la sección de moldeo de la línea de producción de ladrillos.
La barra de barro extrudida por el equipo tiene una superficie lisa y compacta, buena calidad, gran potencia de extrusión, fácil operación, funcionamiento estable y buena fiabilidad.
La máquina puede producir ladrillo sólido, ladrillo hueco, ladrillo poroso, bloque hueco y otro ladrillo.

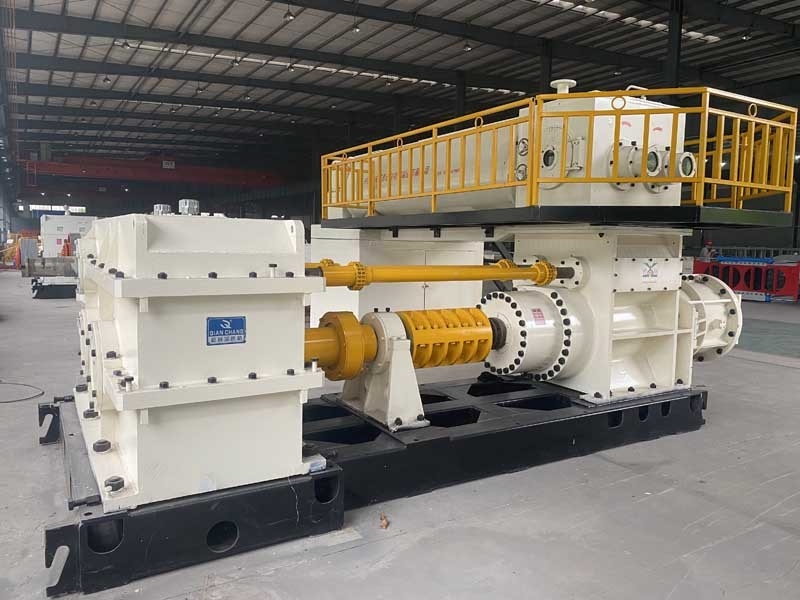

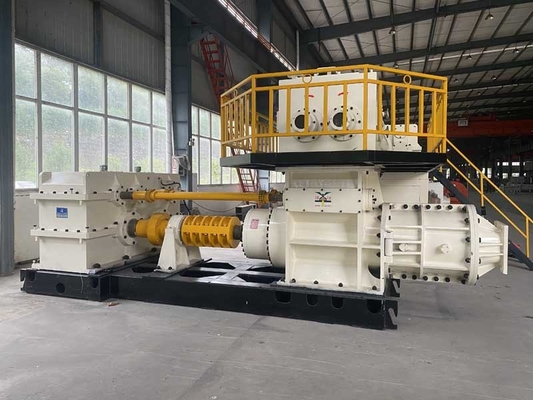

La máquina está compuesta por la parte superior de mezcla, la parte de aspiración y la parte inferior de extrusión.
El cuerpo de la extrusora está soldado con placa de acero de alta calidad, y la tensión residual dentro de las piezas se elimina después del tratamiento de envejecimiento, lo que aumenta la dureza y la resistencia.El diseño de la estructura de la extrusora es razonable, el cuerpo de la máquina es sólido, estable, fiable y duradero. bajo consumo de energía, alta eficiencia de producción y fácil mantenimiento.
La extrusora puede estar equipada con un sistema de monitoreo automático digital para proporcionar una sólida garantía del trabajo continuo y estable de la máquina.
Las partes clave
Cuchilla en espiral
Material estándar de acero al carbono, superficie de desgaste fácil de uso de soldadura por gas y cableado con alambre de núcleo, la superficie de la pieza de trabajo soldada se forma suavemente, la resistencia es pequeña, la resistencia al desgaste es alta,con una dureza de 52HRC-56HRCEl plomo (plomo de tornillo) está organizado científicamente, con la característica de "transporte de micro presión, extrusión de alta presión",que puede aumentar la presión de extrusión y mejorar la eficiencia de trabajoLa reparación puede repetirse durante el uso para reducir el coste y aumentar la tasa de utilización.
Armazones de extrusión
El eje de la pieza de extrusión adopta una estructura de eje flotante y tiene la función de centrarse automáticamente, de modo que el eje solo produce par y no fuerza radial,que pueda proteger el reductor/eje, y puede eliminar o reducir la sacudida del equipo causada por el eje de flexión después de un uso prolongado, para hacer que el equipo ahorre energía en un 15-30%.La dureza del eje es mayor que HB220 después de la refinación térmica.
Diente de mezcla
Alta fundición de moldeo, dureza de 55 horas a 60 horas, vida es 6 veces la del diente de mezcla ordinario.
Eje de mezcla
El reductor superior está conectado con el eje mediante un acoplamiento dentado, lo que elimina la coaxialidad entre el eje y el reductor.
Parámetros técnicos
| - No, no es así. |
Modelo |
Se aplicará el procedimiento siguiente: |
Se aplicará el procedimiento siguiente: |
Se aplicará el procedimiento siguiente: |
| 1 |
Código
|
IBS062-0205 Las condiciones de los productos de la Unión
|
IBS062-0206 Las condiciones de los productos de la Unión
|
IBS062-0202 Las condiciones de los productos de la Unión
|
| 2 |
Capacidad de producción
|
10,000-13.000pcs/h ((250*110*75mm)
|
11,000-15.000pcs/h ((250*110*75mm)
|
13,000-19000pcs/h ((250*110*75mm)
|
| 3 |
Presión de extrusión
|
No más de 3,0Mpa
|
No más de 3,0Mpa
|
No más de 4,0 MPa
|
| 4 |
Grado de vacío
|
≤ -0.092
|
≤ -0.092
|
≤ -0.092
|
| 5 |
Velocidad de rotación del eje de extrusión
|
Las demás partidas
|
24 rpm
|
20 rpm
|
| 6 |
Diámetro de la cubeta
|
Parte que transporta el material: 500 mm
Parte de extrusión: 450 mm
|
Parte de transporte de materiales: 550 mm
Parte de extrusión: 500 mm
|
Parte que transporta el material :600 mm
Parte de extrusión :600 mm
|
| 7 |
Bombas de vacío
|
2SK-6 y
|
2SK-6 y
|
2SK-12
|
| 8 |
Reducción
|
En el nivel superior: i=12.64
Estadio inferior: i=21.3
|
En el nivel superior: i=12.64
Estadio inferior: i=21.3
|
En el nivel superior: i=20.49
Estadio inferior: i=24
|
| 9 |
Cinturón triangular
|
Escenario superior: 5V-4600*6
Estadio inferior: 5V4800*10
|
Escenario superior: 5V-4600*6
Estadio inferior: 5V4800*10
|
Escenario superior: 5V-4600*6
Estadio inferior: 5V4800*10
|
| 10 |
El poder
|
160+55kw
|
200+55kw
|
250+75kw
|
| 11 |
Dimensión
|
Escenario superior: 4.400*2.200*1.250 mm
Escenario inferior: 5.600*1.800*2.500 mm
|
Escenario superior: 4.700*2.200*1.250 mm
Escenario inferior: 4.700*1.800*2.600 mm
|
7,500*2,900*2,800 mm
|
| 12 |
Peso
|
17,500 kg
|
18,500 kg
|
30,000kg
|
