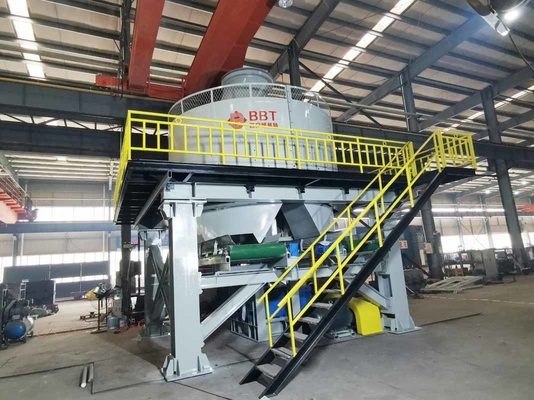

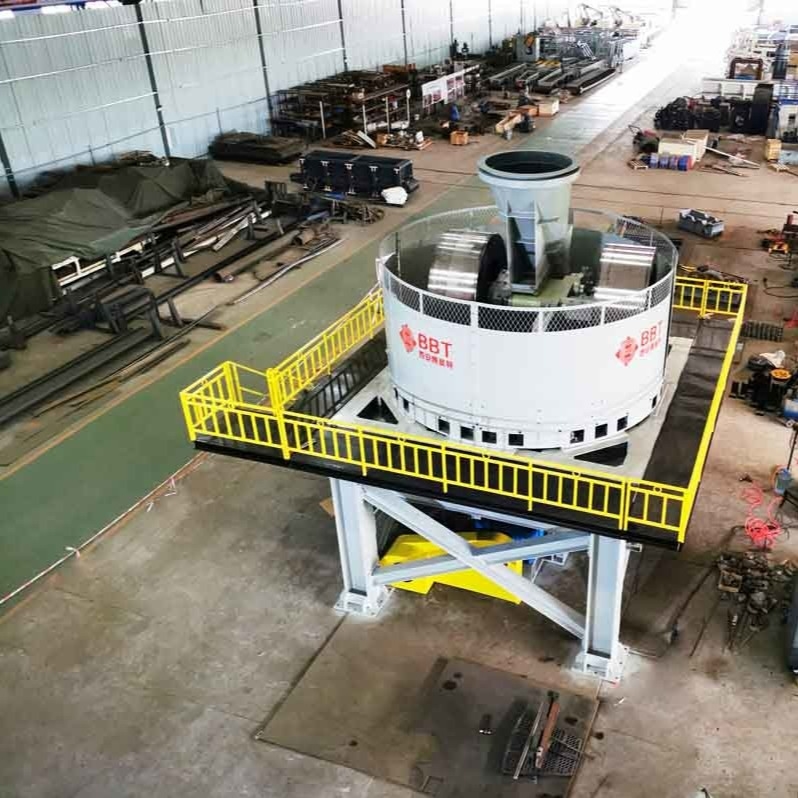

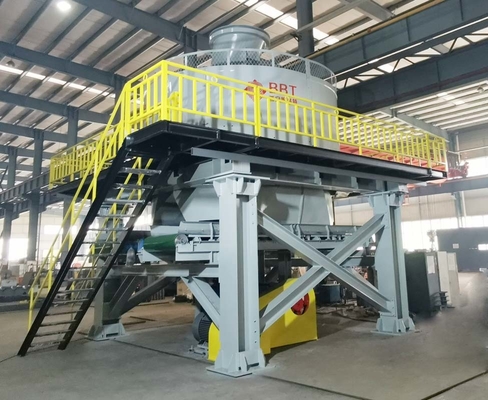

Molino de bandeja húmeda
Se utiliza principalmente para triturar arcilla, clínker, sílice, etc.
La materia prima de dureza media se triturará en gránulos finos que tienen casi forma de bola y sin bordes afilados.
También se puede utilizar en la preparación de materias primas en la línea de producción de fabricación de ladrillos, lo que podría mezclar, triturar y moler completamente una variedad de materiales.
La estructura del molino de bandeja húmeda es simple, por lo tanto, es fácil de mantener.
No hay un requisito estricto sobre el tamaño del material de alimentación.
Es pesado con una estructura razonable, por lo que cuando el equipo está en funcionamiento, es más seguro, estable y anti-impacto.
Partes clave
Placa de tamiz
La materia prima para la placa de tamiz es acero de alto manganeso, diseño modular, anti-desgaste y también se puede quitar fácilmente con repuestos nuevos.
Molino
El rodillo adopta una estructura en la que la piel del rodillo está separada del cubo, que está conectada como un todo por una llave en forma de cuña; es conveniente reemplazar la piel cuando sea necesario.
Piel de rodillo
El grosor de la piel del rodillo es de 150 mm, hecho de acero de aleación de alto manganeso y cromo, que es de alta resistencia y resistencia al desgaste
Bandeja
Es la estructura de celosía soldada con lana de acero, que es más fuerte y podría soportar una gran compactación por impacto.
Soporte de estructura
Hay una almohadilla amortiguadora de poliuretano entre la plataforma y el reductor, que se utiliza para absorber la fuerza de impacto y la vibración del equipo durante la operación.
Nota: El soporte de la estructura y la plataforma de mantenimiento son opcionales y
los clientes pueden soldar en el lugar.
Eje principal
El eje principal está hecho de forjas de acero aleado y ha sido tratado térmicamente, lo que tiene alta resistencia;
Resistencia a la fatiga y puede soportar grandes fuerzas excéntricas radiales.
Motor y reductor
Se utiliza un acoplamiento hidráulico y limitado por par para la transmisión de potencia entre el motor del motor principal y el eje de entrada del reductor, lo que protege eficazmente el reductor y el motor del impacto en las piezas mecánicas cuando se trabaja a plena carga; el reductor principal está equipado con un sistema de lubricación forzada y un ventilador de refrigeración.
Parámetros técnicos
| No. |
Artículo |
TWPM185 |
TWPM200 |
| 1 |
Tamaño del rodillo |
1850*700 mm diámetro*ancho |
2000*900 mm diámetro*ancho |
| 2 |
Velocidad de rotación del eje principal |
≥13 rpm |
≥13 rpm |
| 3 |
Potencia |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diámetro efectivo de los rodillos |
1850 mm |
2000 mm |
| 5 |
Velocidad de rotación |
≥29 rpm |
≥29 rpm |
| 6 |
Diámetro del orificio de la pantalla |
Construcción personalizada |
Construcción personalizada |
| 7 |
Capacidad de producción |
40-50 m³/h |
60-90 m³/h |
| 8 |
Peso total del equipo |
65200 kg |
70000 kg |
| 9 |
Dimensiones |
5300*4600*6500 mm |
6700*6500*6700 mm |
