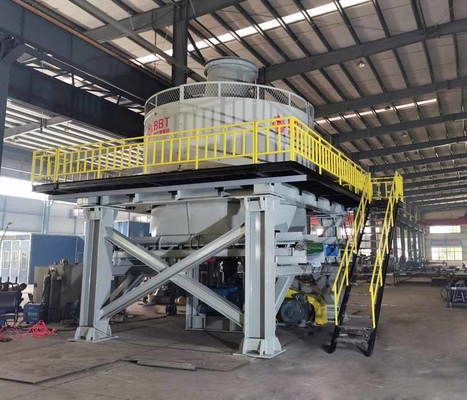

Molino de bandeja húmeda
El molino de bandeja húmeda es un nuevo producto desarrollado por nuestra empresa sobre la base de absorber la experiencia avanzada de productos similares en el extranjero, y ocupa una posición de liderazgo entre productos similares en China. La máquina es razonable en estructura, estable en funcionamiento, baja en tasa de fallos y fácil de usar y mantener. Se utiliza principalmente para el tratamiento de materias primas en el proceso de producción de ladrillos sinterizados con ganga de carbón, cenizas volantes, esquisto, arcilla y lodos como principales materias primas. Tiene las funciones de trituración, molienda, amasado y mezcla. Después de que las materias primas se muelen y procesan con esta máquina, las propiedades tecnológicas integrales de las materias primas se pueden mejorar significativamente y se pueden producir productos sinterizados de mayor calidad.
Piezas clave
Placa de tamiz
La materia prima para la placa de tamiz es acero de alto manganeso, diseño modular, anti-desgaste y también se puede quitar fácilmente con repuestos nuevos.
Molino
El rodillo adopta una estructura en la que la piel del rodillo está separada del cubo, que está conectada en su conjunto por una llave en forma de cuña; es conveniente reemplazar la piel cuando sea necesario.
Piel del rodillo
El grosor de la piel del rodillo es de 150 mm, hecho de acero de aleación de alto manganeso-cromo, que es de alta resistencia y resistencia al desgaste
Bandeja
Es la estructura de celosía soldada con lana de acero, que es más fuerte y podría soportar una gran compactación por impacto.
Soporte de estructura
Hay una almohadilla amortiguadora de poliuretano entre la plataforma y el reductor, que se utiliza para absorber la fuerza de impacto y la vibración del equipo durante el funcionamiento.
Nota: La plataforma de soporte de estructura y mantenimiento es opcional y
los clientes pueden soldar en el lugar.
Eje principal
El eje principal está hecho de forjas de acero de aleación y ha sido tratado térmicamente, lo que tiene una alta resistencia;
Resistencia a la fatiga y puede soportar grandes fuerzas excéntricas radiales.
Motor y reductor
Se utiliza un acoplamiento hidráulico y limitado por par para la transmisión de potencia entre el motor del motor principal y el eje de entrada del reductor, lo que protege eficazmente el reductor y el motor del impacto en las piezas mecánicas cuando se trabaja a plena carga; el reductor principal está equipado con un sistema de lubricación forzada y un ventilador de refrigeración.
Parámetros técnicos
| No. |
Artículo |
TWPM185 |
TWPM200 |
| 1 |
Tamaño del rodillo |
1850*700mm diámetro*ancho |
2000*900mm diámetro*ancho |
| 2 |
Velocidad de rotación del eje principal |
≥13 rpm |
≥13 rpm |
| 3 |
Potencia |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diámetro efectivo de los rodillos |
1850mm |
2000mm |
| 5 |
Velocidad de rotación |
≥29rpm |
≥29rpm |
| 6 |
Diámetro del orificio de la pantalla |
Construcción personalizada |
Construcción personalizada |
| 7 |
Capacidad de producción |
40-50 m³/h |
60-90 m³/h |
| 8 |
Peso total del equipo |
65200 kg |
70000 kg |
| 9 |
Dimensiones |
5300*4600*6500mm |
6700*6500*6700mm |
