Nueva línea automática de fabricación de ladrillos cámara secadora de túnel con horno de túnel diseño técnico de BBT
Sistema automático de secado de túneles de ladrillo de arcilla para secado de ladrillos
Cámara de secado de túneles de ladrillo de arcilla totalmente automática para ladrillos huecos
Nueva línea automática de fabricación de ladrillos cámara secadora de túnel con horno de túnel diseño técnico por BBT China
Proyecto de secador de túneles de construcción de ladrillos de arcilla totalmente automático
Sistema de secado y cocción
El proceso de secado y cocción será de doble empilado y cocción con la tecnología del secador de túneles.El calor de la secadora proviene del calor de alta temperatura de los productos cocidos y el calor residual del horno de túnel, mediante el cambio del sistema para ajustar la temperatura del aire de alimentación y el volumen, de modo que para garantizar la calidad de secado de los ladrillos verdes.
El horno de túnel adopta una sección grande con un ancho interno de 6,6 metros, está diseñado como una estructura de techo plano.
Cámara de secado de ladrillos de arcilla de sistema y construcción

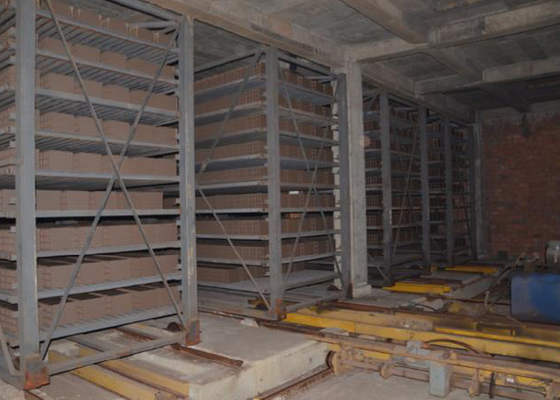

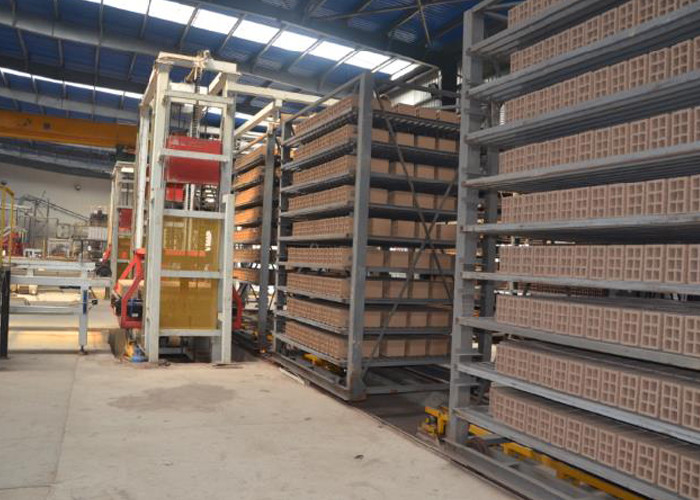

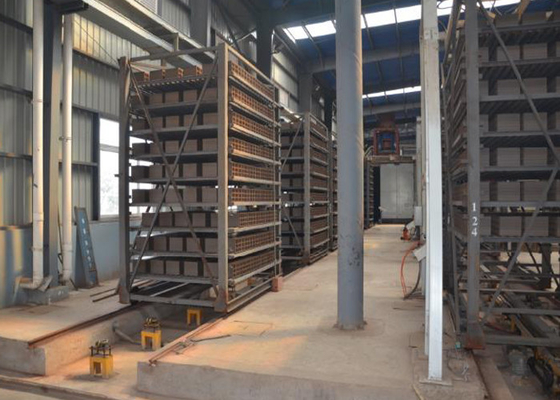

La cámara de secado adopta una secadora de túneles (83,65x22,625m).El ventilador de alta temperatura y el ventilador de baja temperatura del horno del túnel es capaz de reciclar y recoger el calor residual del horno del túnel y transferirlo al secador, pasa por el ventilador de calefacción en la secadora comienza a ventilador giratorio, a continuación, va a la secadora y ladrillos a través de propiedades mecánicas.para garantizar la calidad de secado de los ladrillos verdesLos ladrillos bien secos se descargarán del carro de secado mediante un sistema de descarga y reposición en el banco de transferencia de marcas.Luego los ladrillos bien secos serán apilados en el carro del horno por una máquina de apilamiento y enviados al horno del túnel por un ferry car..
La fuente de calor de la cámara de secado es el calor residual del horno de túnel, que se suministrará a la cámara de secado a través de un sistema de tuberías externas.sistema de escape de humedad, sistema de operación y sistema de monitorización, además del sistema de monitorización, el sistema de ventilación y de escape están hechos de tuberías metálicas y ventiladores relacionados. .
Principales parámetros tecnológicos para el proyecto de cámara de secado
1) longitud total: 83.65 metros
2) Carritos contenidos en el secador: 138 unidades
3) Ancho interno: 22,125 m.
4) Alturas internas: 5,315 m.
5) Capacidad de carga por carro: 600 piezas (150 x 200 x 300 ladrillos huecos)
6) Temperatura de suministro de aire: 110°C a 130°C
7) Temperatura de salida del aire: 28°C.
8) Humedad de liberación de humedad: 75 a 90%
9) Rendimiento de secado: 99%
Cámara de secado de túneles
