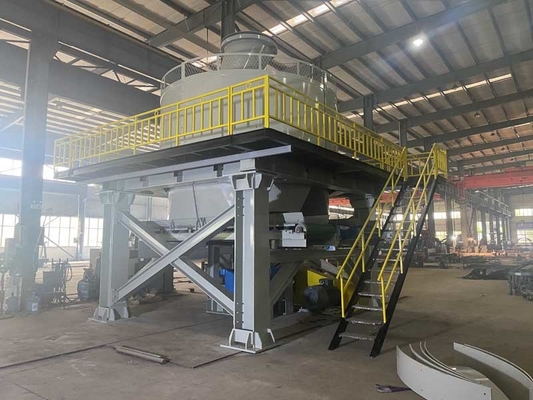

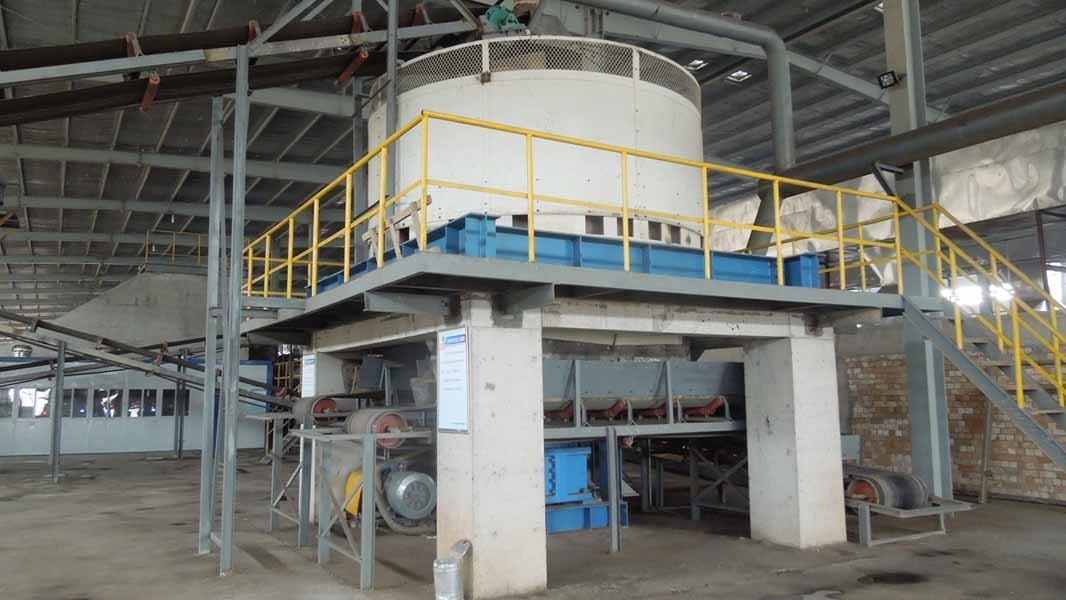

Equipo de proceso mojado de mineral del molino de la cacerola TWPM200 en cadena de producción del ladrillo
Pan Mill mojado
Se utiliza en la sección de la preparación de la materia prima de la cadena de producción del ladrillo para mezclar, para machacar y para moler completamente los diversos materiales.
El rodillo adopta la estructura que el rodillo está separado del eje, y conectado en conjunto por la llave de la cuña, que es conveniente para el reemplazo del rodillo;
La cascarilla de laminación se hace del alto acero de aleación del cromo del manganeso, con resistencia de alta resistencia y de desgaste, su grueso es hasta 150 milímetros, y la vida de servicio es larga;
El eje principal se hace de forjas del acero de aleación y es sometido a un tratamiento térmico, con de alta resistencia, resistencia del cansancio, y puede soportar una fuerza excéntrica radial grande;
El acoplamiento hidráulico esfuerzo de torsión-limitador se utiliza para la transmisión de poder entre el motor principal del motor y el eje de la entrada del reductor, que puede proteger eficazmente el reductor y el motor y prevenir el impacto en las piezas mecánicas al comenzar con a carga plena; el reductor principal se equipa de un sistema lubricante forzado y de un ventilador.
Partes fundamentales
Placa de tamiz
La materia prima para la placa de tamiz es alto acero de manganeso, módulo que diseña, anti-llevando y también se puede quitar con el nuevo repuesto fácilmente.

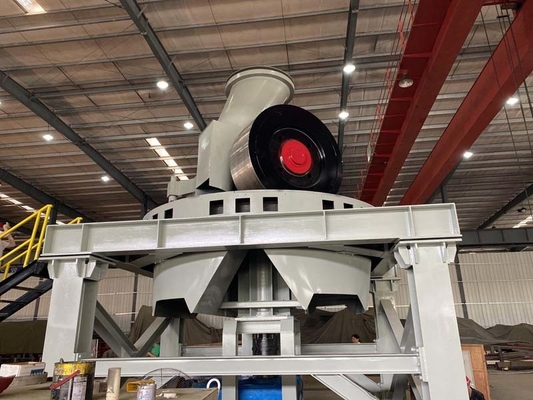

Molino
El rodillo adopta una estructura que la piel del rodillo está separada del eje, que es conectado en conjunto por una llave de la cuña-forma; es conveniente substituir la piel cuándo necesita.
Piel del rodillo
El grueso de la piel del rodillo es 150 milímetros, hechos del acero de aleación del alto-manganeso-cromo, que es de alta resistencia y desgaste-resistencia
Cacerola
Es la estructura de enrejado que soldó con autógena por la lana de acero, que es más fuerte y podría llevar la compactación enorme del impacto.
Ayuda de la estructura
Hay cojín amortiguador del poliuretano entre la plataforma y el reductor, que se utiliza para absorber la fuerza del impacto y la vibración del equipo durante la operación.
Nota: El apoyo de la estructura y la plataforma del mantenimiento son opcionales y
los clientes pueden soldar con autógena en el local.
Eje principal
El eje principal se hace de forjas del acero de aleación, y ha sido sometido a un tratamiento térmico, que tiene de alta resistencia;
Canse la resistencia y puede llevar fuerzas excéntricas radiales grandes.
Motor&reducer
Un acoplamiento esfuerzo de torsión-limitado e hidráulico se utiliza para la transmisión de poder entre el motor principal del motor y el eje de la entrada del reductor, que protegen eficazmente el reductor y el motor contra el impacto en las piezas mecánicas al trabajar en a carga plena; el reductor principal se equipa de un sistema lubricante forzado y de un ventilador.
Parámetros técnicos
| No. |
Artículo |
TWPM185 |
TWPM200 |
| 1 |
Tamaño del rodillo |
diameter*width de 1850*700m m |
diameter*width de 2000*900m m |
| 2 |
Gire la velocidad para el eje principal |
≥13 RPM |
≥13 RPM |
| 3 |
Poder |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diámetro eficaz de rodillos |
1850m m |
2000m m |
| 5 |
Velocidad giratoria |
≥29rpm |
≥29rpm |
| 6 |
Diámetro para el agujero de la pantalla |
Edificio modificado para requisitos particulares |
Edificio modificado para requisitos particulares |
| 7 |
Capacidad de producción |
40-50 ³ /h de m |
60-90 ³ /h de m |
| 8 |
Peso total de equipo |
65200 kilogramos |
70000 kilogramos |
| 9 |
Dimensiones |
5300*4600*6500m m |
6700*6500*6700m m |
