Equipo de procesamiento de minerales de doble rodillo de acero Máquina de trituración automática de martillos

Trituradora de martillos para equipos de procesamiento de minerales en la línea de producción de ladrillos de arcilla

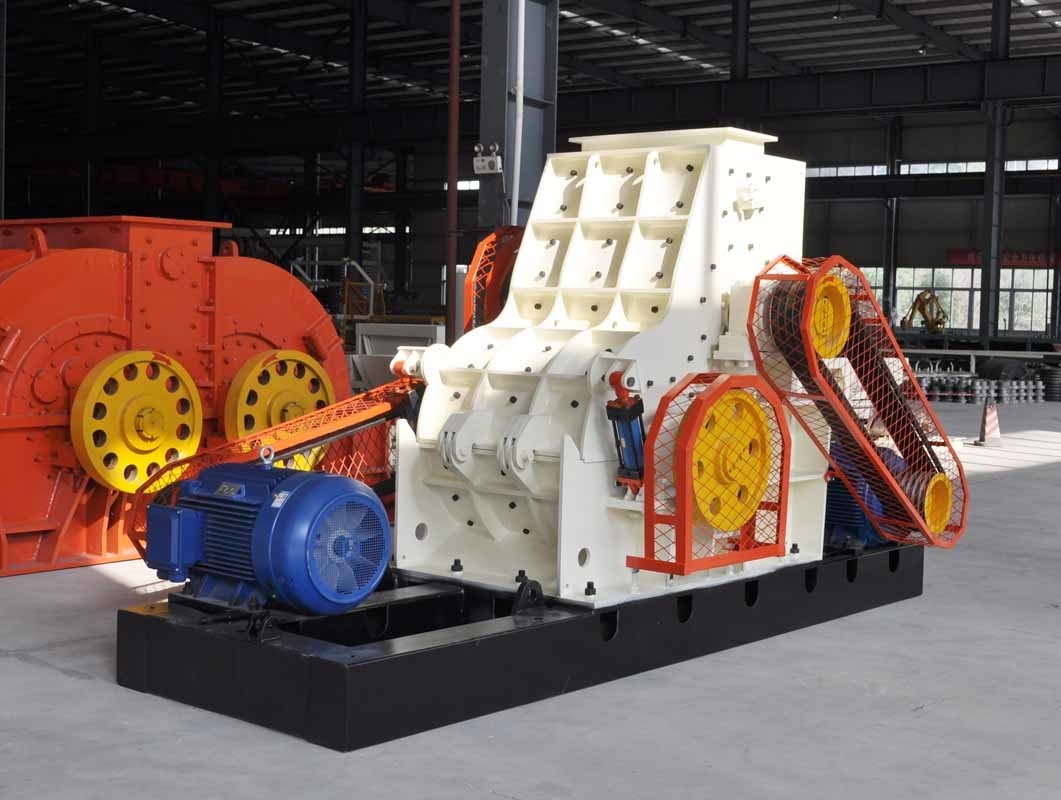

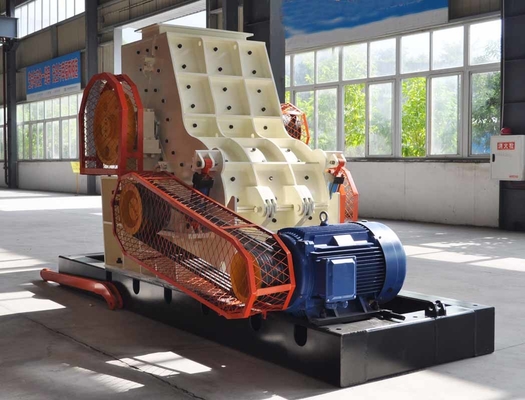

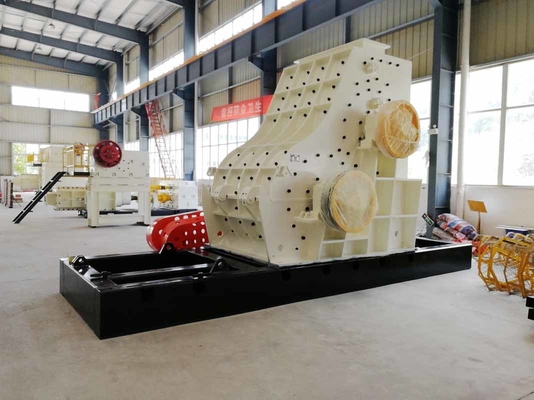

Trituradora de martillos de doble rodillo

a) Estructura de la trituradora de martillos de doble rodillo: dos rotores están dispuestos horizontalmente, la velocidad de rotación del rotor es de 100 m/s respectivamente, el ancho de la cámara de molienda es de 600 mm, dos motores de 55KW-2 polos, y se instalan dos impulsores encima del rotor para alimentar el rodillo de alimentación. Se dispone respectivamente un dispositivo de placa guía de ajuste por encima y por debajo de las áreas adyacentes de los bordes giratorios de los dos rotores.

b) El principio de funcionamiento de la trituradora de martillos de doble rodillo: El material entra en la cámara de trituración y es alimentado uniformemente por el rodillo de alimentación con regulación de velocidad por conversión de frecuencia, para asegurar que cada martillo de la trituradora tenga una función de trituración suficiente. Los rotores izquierdo y derecho giran en la misma dirección, y las áreas adyacentes de los bordes giratorios de los dos rotores se mueven uno hacia el otro.

Características de la trituradora de martillos de doble rodillo:

a) El diseño es razonable, se utiliza científicamente el principio de funcionamiento del molino de martillos y se mejora la velocidad lineal del material de impacto de la trituradora.

b) Este diseño cambia la línea de movimiento del material en la cámara de trituración, aprovecha al máximo el espacio de la cámara de trituración para expandir el área de trituración y protege la criba en la mayor medida posible, de modo que la vida útil de la criba se duplica con creces. Consulte el diagrama esquemático: trituradora Al alimentarse desde la izquierda, los dos rotores giran en el sentido de las agujas del reloj, y el material se mueve de izquierda a derecha bajo el impacto del martillo, y entra en el área de trituración de la placa dentada izquierda. Cuando llega al área central, forma una dirección de movimiento de arriba a abajo, el rotor derecho golpea el material de abajo hacia arriba, formando una fuerte función de impacto de doble velocidad lineal. El material cambia instantáneamente la dirección de movimiento y entra en el área de trituración de la placa dentada derecha de abajo hacia arriba. Cuando el material toca la criba, todos los materiales granulares se han triturado en materiales rotos, lo que alivia el fuerte impacto del material en la criba.

c) El ruido del pulverizador: Después de la prueba, el ruido sin carga es de 102 decibelios, y el ruido con carga es de 95 decibelios, que es básicamente el mismo que el del pulverizador de rotor único 66X60.

d) La máquina funciona sin problemas, y la suavidad es mejor que la del pulverizador de rotor único durante el funcionamiento. Coloque una moneda de cobre de 5 puntos verticalmente sobre la placa de soporte del cojinete de la trituradora y permanezca muy estable.
