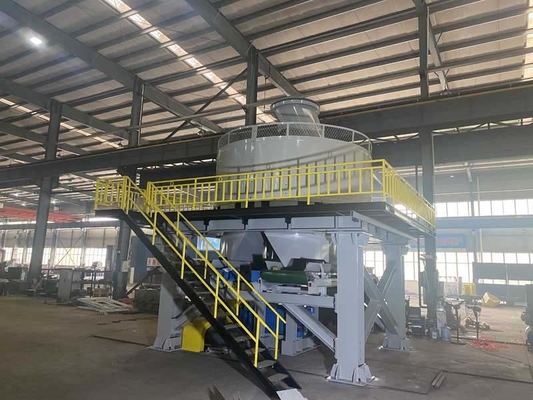

Molino de paneles húmedos para el procesamiento de material en la línea de producción de ladrillos de arcilla
Wet Pan Mill es un nuevo producto desarrollado por nuestra empresa sobre la base de absorber la experiencia avanzada de productos similares en el extranjero, y está en una posición de liderazgo en productos similares nacionales.La máquina tiene una estructura razonable.Es utilizado principalmente para el procesamiento de materias primas en el proceso de producción de ladrillos sinterizados con gangue de carbón, ceniza volante, esquisto,arcilla y lodo como materias primas principalesTiene las funciones de triturar, moler, amasar, mezclar y así sucesivamente.el rendimiento tecnológico global de las materias primas puede mejorarse significativamente, y se pueden producir productos sinterizados de mayor calidad.
Las partes clave
Placas de tamizado
La materia prima para la placa de tamiz es acero con alto contenido de manganeso, diseño de módulos, anti-desgaste y también se puede quitar con nuevo repuesto fácilmente.
El molino
El rodillo adopta una estructura en la que la piel del rodillo está separada del cubo, que está conectado en su conjunto por una llave en forma de cuña; es conveniente reemplazar la piel cuando sea necesario.
Cuero de rodillos
El espesor de la piel del rodillo es de 150 mm, hecha de acero de aleación de alto contenido de manganeso y cromo, de alta resistencia y resistencia al desgaste.
Patio
Es la estructura de rejilla que se soldó con lana de acero, que es más fuerte y podría soportar una gran compactación de impacto.

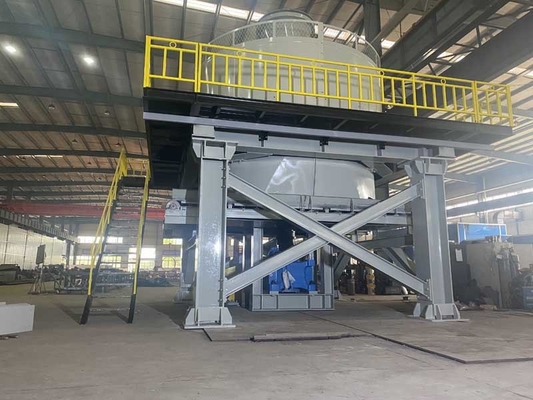

Apoyo estructural
Entre la plataforma y el reductor hay una almohadilla de absorción de choques de poliuretano, que se utiliza para absorber la fuerza de impacto y la vibración del equipo durante el funcionamiento.

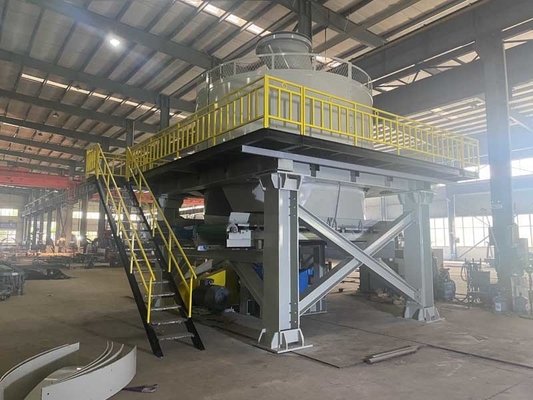

Nota: La estructura de soporte y la plataforma de mantenimiento son opcionales y
Los clientes pueden soldar en el local.
Eje principal
El eje principal está hecho de forjas de acero aleado, y ha sido tratado térmicamente, lo que tiene una alta resistencia;
Resistencia a la fatiga y puede soportar grandes fuerzas excéntricas radiales.
Motor y reducción
Para la transmisión de potencia entre el motor principal del motor y el eje de entrada del reductor se utiliza un acoplamiento hidráulico y limitado en par,que protejan eficazmente el reductor y el motor del impacto sobre las partes mecánicas cuando trabajan a plena carga; el reductor principal está equipado con un sistema de lubricación forzada y un ventilador de refrigeración.
Fabricación de máquinas para la fabricación de productos para el procesamiento de materiales húmedos
El mecanismo de laminación es sencillo de construir, fácil de mantener, no es estricto con los requisitos de tamaño de alimentación, peso propio del equipo, fuerte rigidez general, resistencia al impacto,y el funcionamiento seguro y estable del equipo.
El acoplamiento hidráulico se utiliza para realizar la transmisión de potencia entre el motor y el reductor, el impacto de arranque es pequeño,y el reductor puede proporcionar protección contra la sobrecarga y prolongar la vida útil.
El interruptor de detección de apertura/cierre de la puerta de inspección está interconectado con el interruptor principal de arranque/parada del motor para garantizar que el personal de mantenimiento pueda mantener la máquina cuando se detiene.
Parámetros técnicos
| - No, no es así. |
Punto de trabajo |
TWPM185 y sus derivados |
TWPM200 |
| 1 |
Tamaño del rodillo |
Diámetro 1850*700 mm*ancho |
Diámetro 2000*900 mm*ancho |
| 2 |
Velocidad de rotación del eje principal |
≥ 13 rpm |
≥ 13 rpm |
| 3 |
El poder |
90 + 2,2 + 2,2 + 1,5 kW |
142 kW |
| 4 |
Diámetro efectivo de los rodillos |
de una longitud de 1 m |
Con una anchura igual o superior a 2000 mm |
| 5 |
velocidad de rotación |
≥ 29 rpm |
≥ 29 rpm |
| 6 |
Diámetro del orificio de la pantalla |
Edificio personalizado |
Edificio personalizado |
| 7 |
Capacidad de producción |
40 a 50 m3/h |
60 a 90 m3/h |
| 8 |
Peso total del equipo |
65200 kg |
70000 kg |
| 9 |
Las dimensiones |
Las mediciones de la longitud de las piezas de la cubierta son las siguientes: |
Se trata de una muestra de las características de las máquinas de ensayo. |
