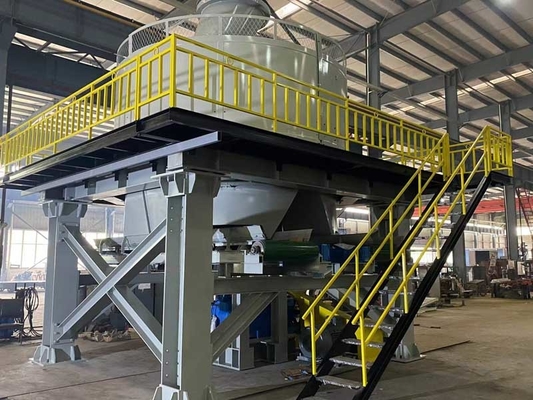

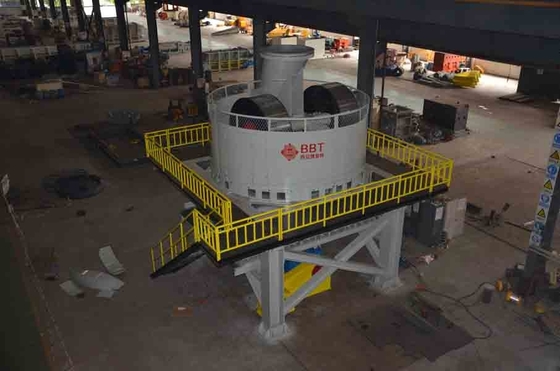

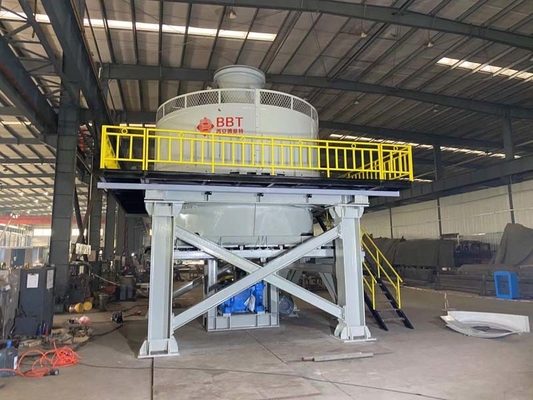

Cadena de producción ladrillo rojo automático del ³ /h de la capacidad de producción 40-50 m que forma la máquina
El molino de la rueda es mi compañía en la absorción de la experiencia avanzada extranjera de productos similares en base del desarrollo de nuevos productos, está en la ventaja en los productos similares nacionales. La máquina tiene la estructura razonable, la operación estable, la tarifa de falta baja, en funcionamiento conveniente y mantenimiento. Se utiliza principalmente en la ganga del carbón, la pizarra, la arcilla, el barro y las cenizas volantes como materia prima principal de la materia prima en curso de producción sinterizada del ladrillo. Con el machacamiento, el pulido, el amasamiento, la mezcla, el etc. Después de que las materias primas sean molidas por la máquina, el funcionamiento tecnológico completo de materias primas se puede mejorar perceptiblemente, y los productos sinterizados de alta calidad pueden ser producidos.
El motor proporciona la fuerza impulsora y conduce el acoplamiento hidráulico para realizar comenzar del establo del motor sin carga. El poder se transmite al reductor a través de una polea, y el reductor conduce el eje a través de un acoplamiento. El eje y el asiento de la suspensión son conectados por la manga de la extensión, y la transferencia del esfuerzo de torsión es observada por la fricción entre la manga de la extensión, el eje y el asiento de la suspensión. La ventaja es fácil de instalar y desmontar, puede realizar la protección contra sobrecarga del eje, evitan daño a la superficie que trabaja a máquina del eje. El asiento de la suspensión transmite poder a los voladizos internos y externos respectivamente, y conduce los dos rodillos para girar alrededor del eje principal, y los rodillos giran alrededor de sus rodillos respectivos al mismo tiempo. El material mezclado con agua en el proceso anterior cae de la tolva central en la cima del equipo al frente del rodillo interno. Después de que el material sea rodado y machacado por el rodillo interno, es raspado a la alcantarilla externa del rodillo por el raspador flotante y a los pasos a través del rodillo externo. Después de que se rueden las materias primas, el pulido y la protuberancia se realizan a través de los agujeros de la placa de tamiz para terminar el machacamiento, la mezcla, el pulido y el amasamiento de diversas materias primas.
Partes fundamentales
Placa de tamiz
La materia prima para la placa de tamiz es alto acero de manganeso, módulo que diseña, anti-llevando y también se puede quitar con el nuevo repuesto fácilmente.
Molino
El rodillo adopta una estructura que la piel del rodillo está separada del eje, que es conectado en conjunto por una llave de la cuña-forma; es conveniente substituir la piel cuándo necesita.
Piel del rodillo
El grueso de la piel del rodillo es 150 milímetros, hechos del acero de aleación del alto-manganeso-cromo, que es de alta resistencia y desgaste-resistencia
Cacerola
Es la estructura de enrejado que soldó con autógena por la lana de acero, que es más fuerte y podría llevar la compactación enorme del impacto.
Ayuda de la estructura
Hay cojín amortiguador del poliuretano entre la plataforma y el reductor, que se utiliza para absorber la fuerza del impacto y la vibración del equipo durante la operación.
Nota: El apoyo de la estructura y la plataforma del mantenimiento son opcionales y
los clientes pueden soldar con autógena en el local.
Eje principal
El eje principal se hace de forjas del acero de aleación, y ha sido sometido a un tratamiento térmico, que tiene de alta resistencia;
Canse la resistencia y puede llevar fuerzas excéntricas radiales grandes.
Motor&reducer
Un acoplamiento esfuerzo de torsión-limitado e hidráulico se utiliza para la transmisión de poder entre el motor principal del motor y el eje de la entrada del reductor, que protegen eficazmente el reductor y el motor contra el impacto en las piezas mecánicas al trabajar en a carga plena; el reductor principal se equipa de un sistema lubricante forzado y de un ventilador.
Las estructuras de Pan Mills Supplier y fabrican para el tratamiento de materiales mojado moliendo
El mecanismo rodante es simple construir, fácil mantener, no estricto con requisitos de alimentación del tamaño, uno mismo-peso del equipo, rigidez total fuerte, resistencia de impacto, y la operación segura y estable del equipo.
El acoplamiento hidráulico se utiliza para realizar la transmisión de poder entre el motor y el reductor, el impacto que comienza es pequeño, y el reductor puede proporcionar la protección contra sobrecarga y prolongar la vida de servicio.
La puerta de la inspección abierta/el interruptor cercano de la detección se entrelaza con el interruptor partida/parada del motor principal para asegurarse de que los personales del mantenimiento pueden mantener la máquina cuando se para la máquina.
Parámetros técnicos
| No. |
Artículo |
TWPM185 |
TWPM200 |
| 1 |
Tamaño del rodillo |
diameter*width de 1850*700m m |
diameter*width de 2000*900m m |
| 2 |
Gire la velocidad para el eje principal |
≥13 RPM |
≥13 RPM |
| 3 |
Poder |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Diámetro eficaz de rodillos |
1850m m |
2000m m |
| 5 |
Velocidad giratoria |
≥29rpm |
≥29rpm |
| 6 |
Diámetro para el agujero de la pantalla |
Edificio modificado para requisitos particulares |
Edificio modificado para requisitos particulares |
| 7 |
Capacidad de producción |
40-50 ³ /h de m |
60-90 ³ /h de m |
| 8 |
Peso total de equipo |
65200 kilogramos |
70000 kilogramos |
| 9 |
Dimensiones |
5300*4600*6500m m |
6700*6500*6700m m |
Nuestro servicio
Recepción a entrar en contacto con con BBT
Maquinaria de siguiente y proyecto de la fuente de BBT:
1. Ladrillo automático lleno de la arcilla que hace la maquinaria (transportador de correa, alimentador de la caja, trituradora de rodillo, amoladora fina. mezclador doble del eje, molino mojado de la cacerola, cortador del ladrillo, extrusor del ladrillo, recambios…)
2. Sistema de sequedad del ladrillo (pequeño sitio de sequedad del ladrillo, cámara de una sola capa del secador del ladrillo, secador del túnel, cámara rápida rápida del secador)
3. Proyecto del horno de ladrillos (horno de hoffman, horno de túnel)
4. Ladrillo automático que hace el sistema (ajuste del ladrillo/apiladora, ladrillos rojos que descargan la máquina, empaquetadora del ladrillo…)
5. Sistema que enciende del horno (sistema de la combustión de /oil del carbón/del gas, sistema de control)
6. Ladrillo entero que hace diseño y la construcción de proyecto.
