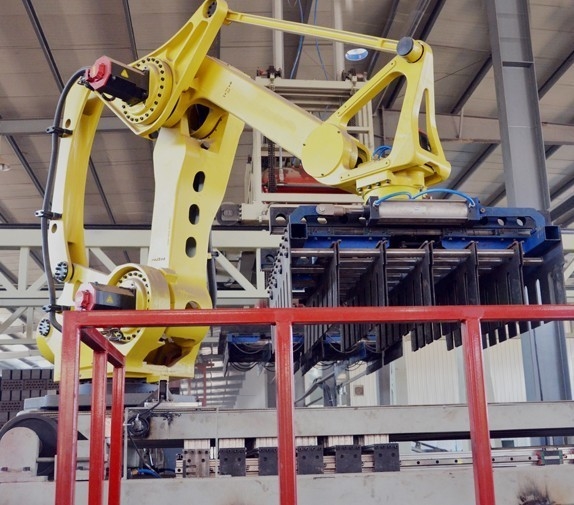

La máquina automática de apilamiento en blanco se utiliza principalmente para apilar los bloques de ladrillo en blanco cosidos por los componentes de tejido en la máquina transportadora en blanco del vagón del horno.El formato en blanco puede determinarse de acuerdo con los requisitos del usuarioEl proceso de trabajo es controlado automáticamente por un PLC. La máquina del patio tiene una estructura mecánica completa y un sistema de control eléctrico para garantizar la estabilidad y fiabilidad del patio.
Características de la máquina de apilamiento automático:
1La estructura es razonable y tiene alta fiabilidad y mantenimiento conveniente.
2La transmisión horizontal adopta una transmisión sincronizada de correa dentada, con par de rieles de guía lineales, funcionamiento estable y alta precisión de posicionamiento.
3El sistema de elevación adopta sistema de transmisión hidráulica, control de sensores, acción de elevación estable y alta precisión de posicionamiento de la capa de pila de ladrillos y la apilamiento de capas.
4La pinza de paletización adopta un par de rieles de guía lineales, combinados con un cilindro optimizado, y tiene una alta precisión de agarre y posicionamiento sin caída de ladrillos.
5. Recoger control centralizado, programación PLC y control de pantalla táctil, operación simple y conveniente, fácil de ajustar varios sistemas operativos.
Parámetros tecnológicos
| - No, no es así. | Punto de trabajo | Parámetros | |
| 1 | Formulario de acción | Juntas múltiples verticales | |
| 2 | Grado de libertad | 4 | |
| 3 | Carga | 500 kg de peso | |
| 4 | Repetido posicionamiento la exactitud | ±0,5 mm | |
| 5 | Actuación el rango | Eje S (Las demás:(ng) | +180° ~ -180° |
| Eje L (brazo inferior) | +90° ~ -45° | ||
|
eje U (El brazo superior) ) |
+ 15,5° ~ -120° | ||
| El eje T (Rotación de la muñeca) | + 360° ~ -360° | ||
| 6 | El número máximo velocidad | Eje S | 1.48 rad/s (85°/s) |
| Eje L | 1.48 rad/s (85°/s) | ||
| Eje U | 1.48 rad/s (85°/s) | ||
| Eje T | 3.4 rad/s (195°/s) | ||
| 7 | El eje T permite el par inercial | 200 kg·m2 | |
| 8 | Peso del robot | 2300 kg | |
| 9 | Instalación Medio ambiente |
Temperatura
|
0 ~ 45 °C |
| 10 | Peso de un modelo convencional | Humedad | 20 a 80% de RH (no condensado) |
| Vibración Aceleración | 4Se aplicarán las siguientes medidas: | ||
| Las demás | No contiene gases o líquidos inflamables o corrosivos | ||
|
No salpicen agua, aceite, polvo No salpicen agua, aceite, polvo
No salpicen agua, aceite, polvo
|
|||
| No hay fuente de ruido eléctrico cerca | |||
| 11 | Capacidad |
9.5 kVa |
|
