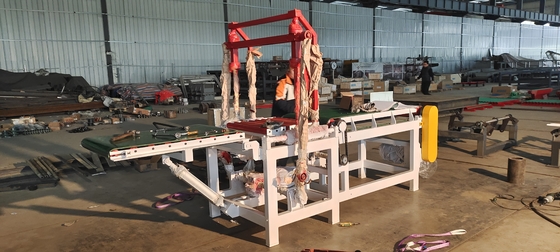

Cinturón transportador plano totalmente automático cortador de ladrillos de arcilla para bloques sólidos y huecos

sistema de máquina de corte de bloques huecos de arcilla con equipo de corte de ladrillos sólidos

Composición, dibujo de contorno y principio de funcionamiento

(1) La máquina de cortar ladrillos verdes (en lo sucesivo denominada máquina de cortar) está compuesta principalmente de tres partes:dispositivo para limpiar cinta transportadora plana y alambre de acero.

El dispositivo de corte vertical de la varilla de conexión de manivela se compone principalmente de motor de engranajes, manivela, varilla de conexión, dispositivo de elevación de alambre de acero y dispositivo de tensión de alambre de acero.

La cinta transportadora plana se compone principalmente de motor de engranajes, marco, cinta plana y dispositivo de tensión.el mecanismo de la varilla de conexión de manivela corta verticalmente las tiras de barro en ladrillos verdes con la especificación requerida.

(2) Dibujo del contorno de la máquina de corte (véase el dibujo adjunto)

(3) Principio de trabajo

Después de que la cinta transportadora plana dentro de la máquina transporta las tiras de barro a la posición designada, la cinta transportadora deja de funcionar.el mecanismo de barra de conexión de manivela corta verticalmente las tiras de barro en el ladrillo verde con la especificación requeridaLos ladrillos verdes son luego transferidos al banco de programación para agrupar y cargar, y luego el mecanismo se reinicia y entra en el siguiente ciclo de trabajo.el dispositivo de tensión del alambre de acero tiene una función de alarma automática para romper el alambre.

Parámetros técnicos:

1. Frecuencia máxima de corte: 16 veces/minuto;
2. longitud máxima de la franja de barro: 2,1 metros;
3. Alturas máximas de corte: 300 mm;
4ancho máximo de corte: 600 mm;
