Molino de molienda húmeda para hacer ladrillos 90 2.2 2.2 1.5kw Con 5300*4600*6500 mm de tamaño

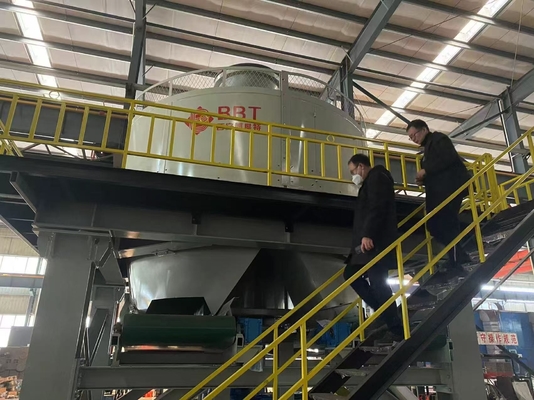

Molino de pan húmedo/molino de molienda húmeda para la fabricación de ladrillos

El molino de pan húmedo es un nuevo producto desarrollado por nuestra empresa sobre la base de la absorción de la experiencia avanzada de productos similares en el extranjero, y ocupa una posición de liderazgo entre productos similares en China. La máquina es razonable en estructura, estable en funcionamiento, baja en tasa de fallas y fácil de usar y mantener. Se utiliza principalmente para el tratamiento de materias primas en el proceso de producción de ladrillos sinterizados con ganga de carbón, cenizas volantes, esquisto, arcilla y lodo como principales materias primas. Tiene las funciones de trituración, molienda, amasado y mezcla. Después de que las materias primas se muelen y procesan con esta máquina, las propiedades tecnológicas integrales de las materias primas se pueden mejorar significativamente y se pueden producir productos sinterizados de mayor calidad.

Especificaciones del molino de pan húmedo TWPM-185:

Diámetro efectivo de los rodillos 1.850 mm

Molino de pan húmedo de la serie TWPM

Principio de funcionamiento y características estructurales

Principio de funcionamiento

El motor eléctrico proporciona la potencia motriz, y el motor eléctrico acciona el acoplamiento hidráulico para realizar el arranque sin carga y estable del motor eléctrico. La potencia se transmite al reductor a través de la polea, y el reductor acciona el eje principal para que gire a través de

el acoplamiento. El eje principal y el asiento de suspensión están conectados por un manguito de expansión, y la transmisión de par se realiza mediante la fricción entre el manguito de expansión, el eje principal y el asiento de suspensión. La ventaja es que es fácil de instalar y desmontar, y puede realizar la protección contra sobrecargas para el eje principal y evitar daños a la superficie de procesamiento del eje principal. El asiento de suspensión transmite potencia a los voladizos internos y externos respectivamente, y acciona los dos rodillos para que giren alrededor del eje principal, y los rodillos giran alrededor de sus respectivos ejes de rodillos al mismo tiempo. Las materias primas mezcladas con agua en el proceso anterior caen desde la tolva de alimentación central en la parte superior del equipo hasta la parte delantera del rodillo interno. Después de ser triturado y aplastado por el rodillo interno, el material es raspado por el raspador flotante sobre la pista del rodillo externo, y pasa a través del rodillo externo. Después de rodar, las materias primas se enrollan y se extruyen a través de los orificios de la placa de tamiz para completar la trituración, mezcla, molienda y amasado de varias materias primas.

Características estructurales

Esta serie de molinos de pan húmedo se compone principalmente de motor, reductor, parte del eje de transmisión, parte del bastidor, parte del asiento de suspensión, parte de la rueda de molienda interna y externa, parte del disco de molienda, parte de raspado y transportador de cinta de descarga y otras partes.

La estructura general de esta serie de molinos de pan húmedo es compacta, y el acoplamiento hidráulico se utiliza para realizar la transmisión de potencia entre el motor y el reductor. La ventaja es que el impacto de arranque es pequeño, y la protección contra sobrecargas del motor y el reductor se puede realizar para prolongar su vida útil.

El rodillo es una de las partes clave del molino de pan, por lo que los anillos de rodadura internos y externos del rodillo están hechos de acero fundido con alto contenido de cromo. Dado que el acero fundido con alto contenido de cromo tiene buena resistencia al desgaste y alta resistencia a la fatiga del rendimiento del material, la vida útil del anillo del rodillo se mejora. De manera similar, la placa de revestimiento y la placa de tamiz de descarga del molino de pan también están hechas de aleación de alto manganeso. El eje principal del molino de ruedas es una parte importante para transmitir potencia, por lo que, además de seleccionar acero templado y revenido de aleación con mejores propiedades mecánicas integrales, se han llevado a cabo estrictos procesos de tratamiento térmico e inspección de calidad. Además, los rodamientos y los retenes de aceite necesarios para todos los componentes están hechos de productos nacionales de alta calidad, y toda la máquina es de alta calidad, buen rendimiento y larga vida útil.

Molino de pan húmedo/molino de molienda húmeda para la fabricación de ladrillos

Parámetros técnicos del molino de pan húmedo:
