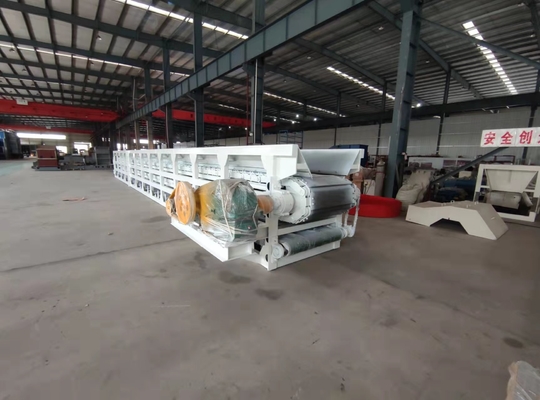

Máquina de alimentación de cajas de ladrillo modelo TCNL
Modelo TCNL Alimentador de caja de acero tipo cadena
El alimentador de placas TCNL4.5/1000 es un nuevo producto desarrollado por nuestra empresa sobre la base de absorber la experiencia avanzada de productos similares en el extranjero,y ocupa una posición de liderazgo entre los productos similares en ChinaLa máquina es razonable en estructura, estable en funcionamiento, baja en tasa de fallas, y fácil de usar y mantener.metalurgia y otras industrias para lograr una alimentación y un lote uniforme, y también puede utilizarse en otras ocasiones en las que se alimentan uniformemente materiales de bloques afilados similares.
Cuadro de alimentación de ladrillo de mEl rendimiento es
Capacidad de producción: 10 a 50 m3/h
Distancia central entre el engranaje de accionamiento y el de tensión: 4500 mm
Distancia del centro de la vía de desplazamiento de la cadena: 1175 mm
Peso: 6200 kg
Dimensiones: 6015*2500*1750 mm
Potencia: 4kw
No se puede optar
1. Selección de la dirección de transmisión: tracción derecha/izquierda;
2. si está equipado con un bastón de barro.
Principio de funcionamiento y características estructurales de la maquinaria de alimentación de cajas de ladrillo de arcilla
La potencia del alimentador de placas es impulsada por el motor del dispositivo de transmisión, y después de ser desacelerado por el reductor, la potencia se transmite al eje de accionamiento.las dos ruedas dentadas montadas en el eje motriz giran con el eje motrizAdemás, las dos cadenas que se entrelazan con los engranajes de cabeza y cola también avanzan con la rotación del engranaje motriz y la rueda de cola.y la placa de la cadena está instalada en la cadena para moverse sincrónicamente con la cadena.
Con el movimiento de la cadena, la placa de la cadena también completa el proceso de transporte del material.
La puerta se puede levantar y bajar manualmente para controlar la cantidad de material descargado, el raspador en la parte inferior puede limpiar las materias primas pegadas en la placa de la cadena,y el palo de barro es impulsado por el motor y desacelerado por el reductor para hacer que el material funcione más uniformemente y sin problemas.
Características estructurales del alimentador de caja
El alimentador de placas se compone principalmente de los siguientes componentes:
Sistema de transmisión: motor eléctrico, reductor, eje de accionamiento, eje accionado, engranaje, placa de la cadena.
Otros dispositivos: puerta del silo, raspador, bastón de barro, bastidor, silo, guardia.
Parámetros técnicos de la máquina de alimentación de cajas de ladrillo:
| Capacidad de producción |
Distancia desde el centro |
Distancia del centro de la vía de recorrido de la cadena |
Peso |
Las dimensiones |
El poder |
| Entre 10 y 50 m3/h |
Cubiertas |
1175 mm |
6200 kg |
6015*2500*1750 mm |
4 kW |
