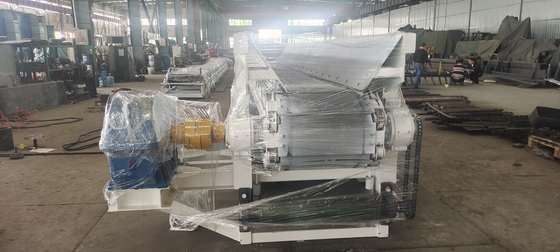

Máquina de alimentación de caja de ladrillo de materiales de arcilla TCNL de gran capacidad con 1175 mm de distancia central de la cadena

Máquina alimentadora de caja de ladrillos modelo TCNL

Alimentador de caja tipo acero de cadena modelo TCNL

El alimentador de placas TCNL4.5/1000 es un nuevo producto desarrollado por nuestra empresa sobre la base de absorber la experiencia avanzada de productos similares en el extranjero, y ocupa una posición de liderazgo entre productos similares en China. La máquina es razonable en estructura, estable en funcionamiento, baja tasa de fallos y fácil de usar y mantener. Este producto se utiliza ampliamente en la minería, materiales de construcción, metalurgia y otras industrias para lograr una alimentación y dosificación uniformes, y también se puede utilizar en otras ocasiones donde se alimentan uniformemente materiales de bloques afilados similares.

Alimentador de caja de ladrillos de mrendimiento principal

Capacidad de producción: 10-50 m3/h

Distancia central entre la rueda dentada motriz y la de tensado: 4500 mm

Distancia central del recorrido de la cadena: 1175 mm

Peso: 6200 kg

Dimensiones: 6015*2500*1750 mm

Potencia: 4kw

Opcional

1. Selección de la dirección de transmisión: accionamiento derecho/accionamiento izquierdo;

2. Si está equipado con un palo de barro.

Principio de funcionamiento y características estructurales de la maquinaria de alimentación de caja de ladrillos de arcilla

La potencia del alimentador de placas es impulsada por el motor del dispositivo de transmisión, y después de ser desacelerada por el reductor, la potencia se transmite al eje de accionamiento. En ese momento, las dos ruedas dentadas montadas en el eje de accionamiento giran con el eje de accionamiento. Además, las dos cadenas que engranan con las ruedas dentadas de la cabeza y la cola también se mueven hacia adelante con la rotación de la rueda dentada motriz y la rueda de cola, y la placa de la cadena se instala en la cadena para moverse sincrónicamente con la cadena.

La función de la placa de la cadena es soportar todo el peso del material. Con el movimiento de la cadena, la placa de la cadena también completa el proceso de transporte del material.

La compuerta se puede subir y bajar manualmente para controlar la cantidad de material descargado, el raspador en la parte inferior puede limpiar las materias primas adheridas a la placa de la cadena, y el palo de barro es impulsado por el motor y desacelerado por el reductor para hacer que el material funcione de manera más uniforme y suave.

Características estructurales del alimentador de caja

El alimentador de placas se compone principalmente de los siguientes componentes:

Sistema de transmisión: motor eléctrico, reductor, eje de accionamiento, eje accionado, rueda dentada, placa de cadena.

Otros dispositivos: compuerta de silo, raspador, palo de barro, bastidor, silo, protector.

Parámetros técnicos de la máquina alimentadora de caja de ladrillos:
