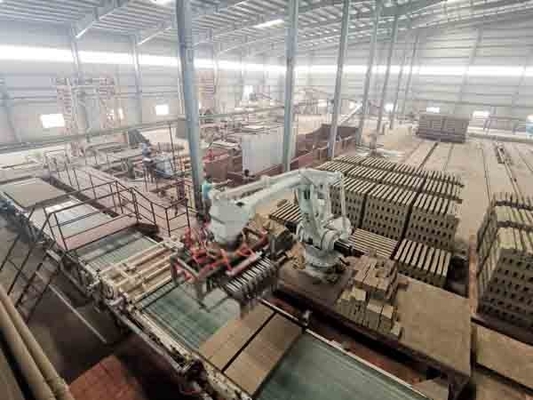

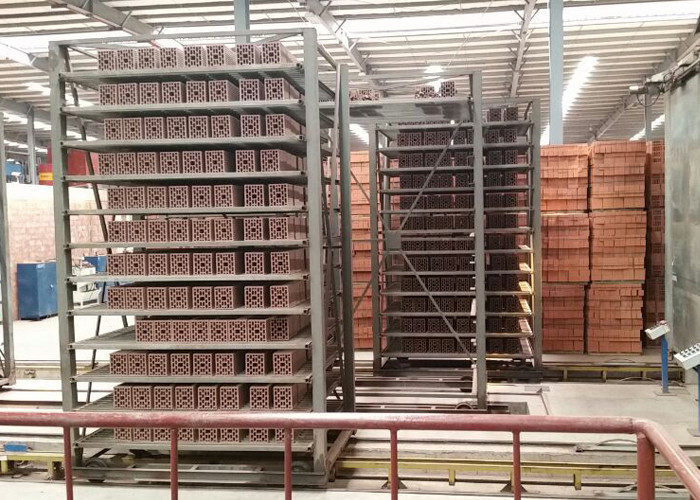

Carro de ladrillos de arcilla para la cámara de secado de la planta de fabricación de ladrillos, carro de secado de bloques huecos con uso de robot para colocar ladrillos
Línea de producción automática de ladrillos de arcilla, proyecto de horno túnel, máquina para la cámara de secado de ladrillos de arcilla
Cámara de secado de túnel de ladrillos de arcilla totalmente automática
Sistema de secado y cocción
El secado y la cocción adoptarán un proceso de apilamiento y cocción en dos etapas con tecnología de secador de túnel. La cámara de secado adopta un secador de túnel (83,65x22,625 m). El calor del secador proviene del calor de alta temperatura de los productos cocidos y el calor residual del horno túnel, a través del cambio del sistema para ajustar la temperatura y el volumen del aire de alimentación, a fin de garantizar la calidad del secado de los ladrillos verdes.
El horno túnel adopta una sección grande con un ancho interior de 6,6 metros, está diseñado como una estructura de techo plano. Este horno es adecuado para cocer productos con características de 1200KJ/Kg.
El horno túnel tiene un sistema de escape de humos, un sistema de liberación de calor del carro del horno, un sistema de enfriamiento del carro del horno, un sistema de combustión de gas, un sistema de recuperación de calor, un sistema de enfriamiento rápido y un sistema de contrapresión (sistema de equilibrio de presión). Este horno tiene las siguientes características: sección grande, alta capacidad, pequeña diferencia de temperatura de sección, buena conservación del calor. Mientras tanto, el sistema de autocontrol del horno puede garantizar que los parámetros de calor de cocción sean estables.
Cámara de secado del sistema y construcción
La cámara de secado adopta un secador de túnel (83,65x22,625 m). El ventilador de alta temperatura y el ventilador de baja temperatura del horno túnel pueden reciclar y recolectar el calor residual del horno túnel y transferirlo al secador, pasa a través del ventilador de calentamiento en el secador comenzando a girar el ventilador, luego entra en el secador y los ladrillos a través de propiedades mecánicas. La humedad se eliminará mediante el ventilador de escape de humedad, a fin de garantizar la calidad del secado de los ladrillos verdes. Los ladrillos bien secos se descargarán del carro de secado mediante el sistema de descarga y se volverán a apilar en el banco de transferencia de clasificación, luego los ladrillos bien secos se apilarán en el carro del horno mediante la máquina apiladora y se enviarán al horno túnel mediante un coche transbordador.
La fuente de calor de la cámara de secado es el calor residual del horno túnel, que se suministrará a la cámara de secado a través del sistema de tuberías externo. La cámara de secado incluye un sistema de ventilación, un sistema de escape de humedad, un sistema de operación y un sistema de monitoreo, además del sistema de monitoreo, el sistema de ventilación y escape están hechos de tuberías de metal y ventiladores relacionados.
Principales parámetros tecnológicos para la cámara de secado
1). Longitud total: 83,65 metros
2). Carros contenidos en el secador: 138 piezas
3). Ancho interior: 22,125 m
4). Altura interior: 5,315 m
5). Capacidad de carga por carro: 600 piezas (ladrillos huecos de 150x200x300)
6). Temperatura de suministro de aire: 110～130℃
7). Temperatura de escape de aire: 28℃
8). Humedad de liberación de humedad: 75~90%
9). Rendimiento de secado: 99%
10). Ciclo de secado: 22~26 horas
11). Producción diaria: 400 toneladas
12). Índice de consumo térmico: 180Kal/kg
13). Especificación del carro de secado: 2920x2600x4795 mm
14). Dimensión exterior de la cámara de secado: 83,65×22,625×5,565 m (L×A×H)
