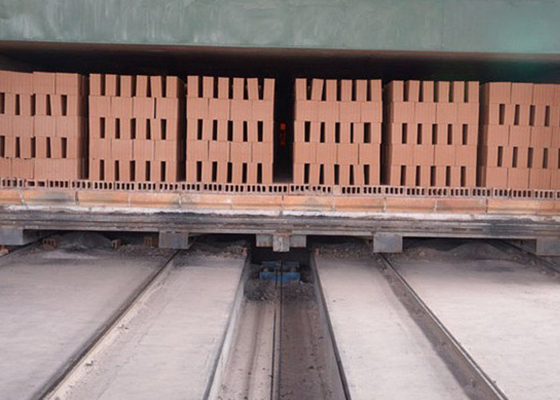

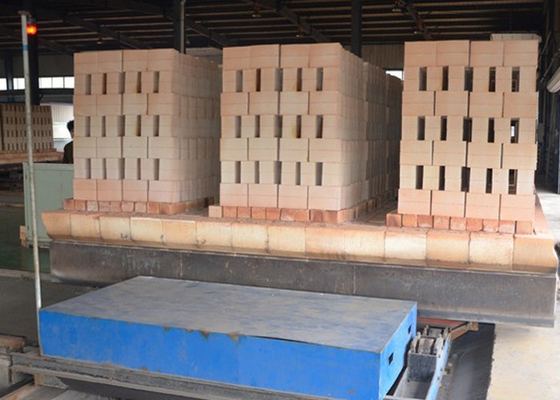

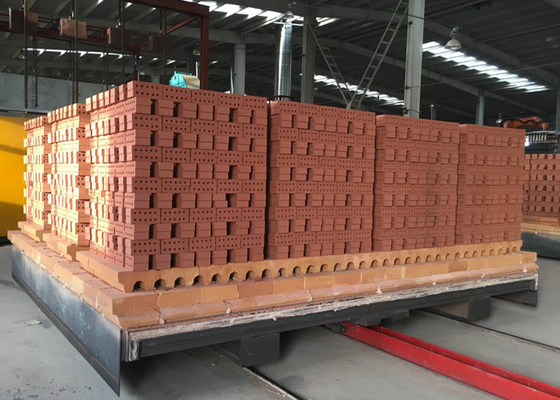

Horno túnel de ladrillo de arcilla
El horno túnel tiene un sistema de liberación de humo, un sistema de reciclaje, un sistema de recuperación de calor residual, un sistema de enfriamiento y un sistema de equilibrio de presión. Este horno tiene las siguientes características: sección grande, alto rendimiento, pequeña diferencia de temperatura de sección, buen efecto de conservación del calor. Mientras tanto, el sistema de control automático del horno está equipado para garantizar que los parámetros de calor de cocción sean estables, por lo que se garantiza la calidad de la cocción.
Sistema de horno túnel
La tecnología elige un horno túnel de techo plano. El horno túnel tiene un sistema completo de
descarga de humo, enfriamiento, liberación de calor, equilibrio de presión debajo del carro del horno, sistema de funcionamiento y prueba. La curva de cocción dentro del horno será más razonable a través del ajuste de esos sistemas.
Hay puertas de entrada y salida en ambos extremos del horno túnel. En el lado de la entrada, hay una sala preparatoria y una puerta de corte entre la sala preparatoria y la zona de unión del horno. Por lo tanto, evita eficazmente la entrada de aire frío y asegura el sistema de cocción del horno.
Estructura del horno túnel
El ladrillo rojo se coloca para la zona de precalentamiento y la zona de enfriamiento donde la temperatura es inferior a 200ºC. El resto de la parte, la zona de cocción y la pared más interna de la zona aislante adoptan ladrillo refractario de arcilla. Los ladrillos aislantes de arcilla se utilizarán para colocar el área aislante. Mientras tanto, se utilizará fieltro de tejido refractario (para la parte relativa de la curva de temperatura por encima de 600 Celsius) o fieltro de lana de roca para el relleno y se colocarán ladrillos rojos en la pared exterior.
Estructura del techo del horno: Se mantuvo un espacio de carro de horno en la zona de baja temperatura en ambos lados, que adopta una losa superior de hormigón fundido in situ. Para otra posición, placa de material de arcilla, placa de suspensión a través de la grúa cuelga bajo la viga de acero tipo H por producto fundido. El cuerpo de la pared de ambos lados soporta el peso de la viga principal. Algodón de alto aluminio, fieltro de fibra refractaria, fieltro de lana de roca, tablero de lana de roca se colocan en la placa de suspensión refractaria, que componen una capa de aislamiento compleja. La grieta entre la placa superior se verá afectada por la fibra de alto aluminio. Se está llenando un aglutinante de alta temperatura en el espacio entre las placas y se está pintando en la parte superior de la capa aislante, para asegurar la insensibilidad del material y la durabilidad de la estructura.
El horno túnel puede adoptar carbón / gas / petróleo como combustible para la cocción de ladrillos de arcilla
Sistema de combustión totalmente automático para horno túnel de ladrillo de arcilla
Maquinaria de alimentación de carbón para horno túnel de ladrillo de arcilla / horno hoffman
Horno túnel de ladrillo de arcilla en construcción en Bangladesh
Horno túnel de ladrillo de arcilla de parámetros técnicos:
| Modelo de especificación |
Números |
Capacidad de salida (Pcs/día) |
Superficie de terreno requerida |
Tamaño exterior (m) |
| Horno túnel + Secador |
Sección de 2,5 m |
50000 |
140×50m |
110.8×4.3×2.34 |
| 8 canales |
61×9.6×1.5 |
| Sección de 3,6 m |
80000～100000 |
170×65m |
134.2×5.4×3.6 |
| 12 canales |
67.6×19.22×1.5 |
| Sección de 4,6 m |
100000～120000 |
180×70m |
143.5×6.4×3.33 |
| 14 canales |
65.5×25.24×3.285 |
| Sección de 6,9 m |
150000～180000 |
200×120m |
153.5×8.7×3.33 |
| 20 canales |
65.5×25.24×3.285 |
