Horno túnel automático para el proceso de cocción de ladrillos en la línea de producción de ladrillos de arcilla

Proceso de cocción de ladrillos en la línea de producción de ladrillos de arcilla

Sistema de horno de túnel para el proceso de cocción de ladrillos en la línea de producción de ladrillos de arcilla:

El horno del túnel es de techo plano.

El horno de túnel tiene sistema automático de adición de polvo de carbón, sistema de liberación de humo, sistema de escape debajo del carro del horno, sistema de enfriamiento debajo del carro del horno, sistema de combustión de gas, sistema de calor residual,Sistema de refrigeración rápida y sistema de contrapresión (sistema de equilibrio de presión)La curva de horneado dentro del horno será más razonable mediante el ajuste de estos sistemas.

Hay 3 puertas en ambos extremos del horno del túnel. En el lado de entrada, hay una sala de preparación y una puerta de corte entre la sala de preparación y la zona de unión del horno.Por lo tanto, evitar eficazmente entrar en el aire frío y asegurar el sistema de horneado del horno.

Estructura

El horno de túnel incluye principalmente lo siguiente: cuerpo del horno, equipo de transporte del horno, sistema de combustión de combustible, equipo de ventilación.
Cuerpo del horno: la parte principal del sistema del horno del túnel, hay varias entradas y salidas de aire en el cuerpo del horno.
Equipo de transporte en el horno: coche del horno y muebles del horno.
Sistema de combustión de combustible: incluye tubería de suministro de combustible, precalentamiento de combustible, quemador, etc. El calentamiento y la combustión del horno de túnel son principalmente petróleo pesado, diesel ligero y gas natural,y el método original de carbón de combustión directa no se utiliza muchoLos quemadores de petróleo están equipados con tanques de almacenamiento de petróleo y boquillas de quemador.El gas natural se transporta al horno a través de tuberías de gas natural y tiene un quemador especial de gas natural para la combustión en chorro.Además de la tubería de gas dedicada para la combustión de gas, la mayoría de los usuarios del horno de túnel tienen sus propios generadores de gas para la producción de gas.
Equipo de ventilación: incluye el sistema de escape de humo, el sistema de agitación de la cortina de aire y el sistema de enfriamiento.

Principio de trabajo

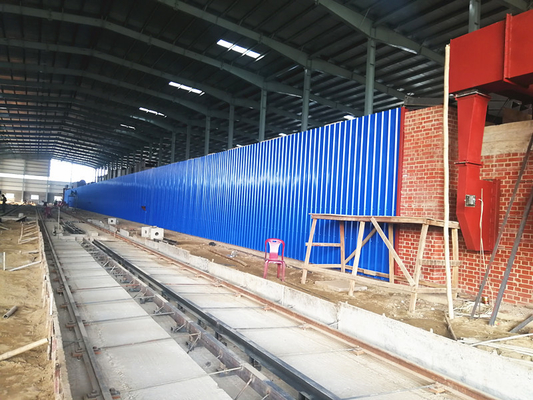

Un horno de túnel es generalmente un largo túnel lineal con paredes fijas y bóvedas a ambos lados y en la parte superior, y un vagón de horno corre en la vía colocada en la parte inferior.El equipo de combustión está situado a ambos lados del centro del horno del túnel, formando una zona fija de alta temperatura - la zona de disparo.El gas de combustión de alta temperatura generado por la combustión fluye a lo largo del túnel hasta la cabeza del horno bajo la acción de la chimenea o el ventilador de corriente inducida en el extremo delantero del horno del túnelAl mismo tiempo, los productos que entran en el horno son precalentados gradualmente, y esta sección constituye la zona de precalentamiento del horno de túnel.El aire frío se sopla en la cola del horno del horno del túnel para enfriar los productos en la última sección del horno del túnelDespués de que el aire frío soplado fluye a través de los productos y se calienta, se extrae y se envía al secador como fuente de calor para secar los cuerpos verdes.Zona de enfriamiento del horno.
Coloque el saggar cargado con productos cerámicos en el carrito y empuje lentamente continuamente desde la entrada de la zona de precalentamiento (generalmente empuje mecánicamente),mientras que el carrito cargado con los productos quemados se empuja gradualmente desde la salida de la zona de enfriamientoFue empujado (una hora más o menos, empujado un coche).

Especificaciones deProceso de cocción de ladrillos en la línea de producción de ladrillos de arcilla:

Construcción de hornos de túnel para ladrillos de arcilla Fabricación de hornos de túnel con ladrillos refractarios Hornos de túnel de ladrillos de arcilla roja:

Nuestro servicio

Bienvenido a contactar con BBT

Suministro de BBT con máquinas y proyectos siguientes:

1. maquinaria de fabricación de ladrillos de arcilla totalmente automática (transportador de cinta, alimentador de caja, triturador de rodillos, molinera fina, mezclador de doble eje, molino de sartén húmedo, cortador de ladrillos, extrusora de ladrillos, piezas de repuesto...)

2. Sistema de secado de ladrillos ((pequeña sala de secado de ladrillos, cámara de secado de ladrillos de una sola capa, secadora de túneles, cámara de secado rápido rápido))

3Proyecto de horno de ladrillo (horno Hoffman, horno de túnel)

4Sistema automático de fabricación de ladrillos (máquina de colocación y apilamiento de ladrillos, máquina de descarga de ladrillos rojos, máquina de embalaje de ladrillos...)

5Sistema de cocción del horno (sistema de combustión de carbón/gas/aceite, sistema de control)

6Diseño y construcción de proyectos de fabricación de ladrillos.
