Sistema de extracción de humos del equipo del horno túnel de ladrillos de arcilla con equilibrio de presión, ventilador de refrigeración
Diferentes sistemas dentro del horno túnel
La estructura del horno está diseñada como una estructura de techo plano;
Con sistema de escape para la descarga de humos;
Con sistema de refrigeración debajo del carro del horno;
Sistema de recuperación de calor residual;
Sistema de equilibrio de presión.

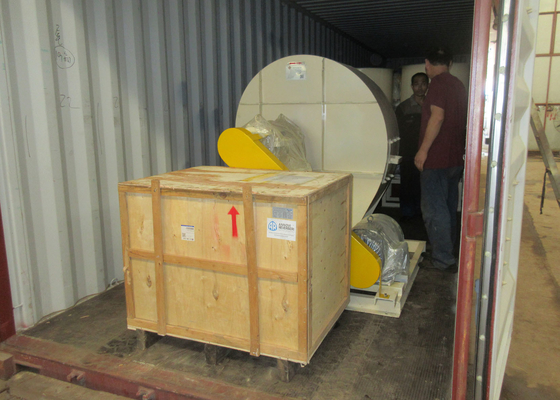

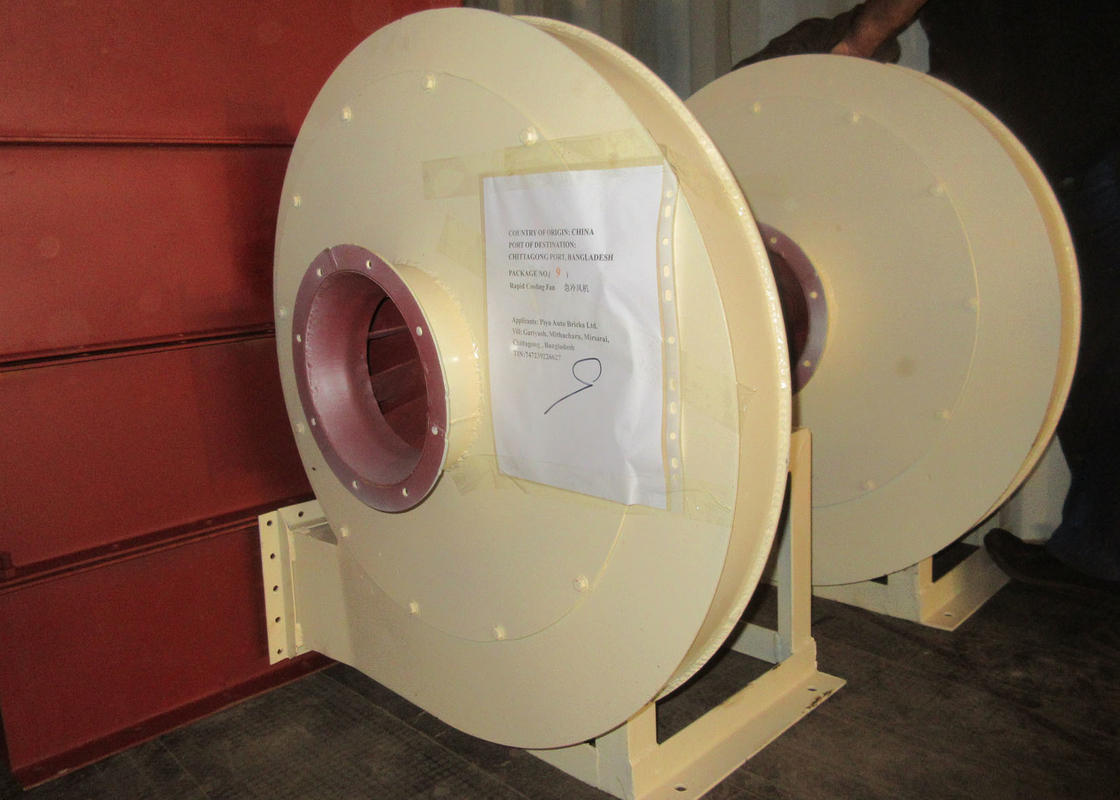

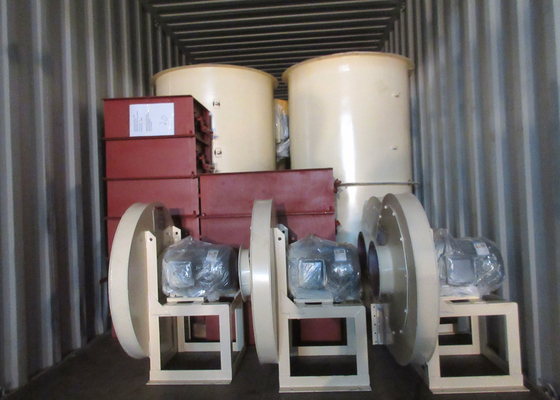

Visualización múltiple del ventilador
| Nº |
Artículo |
Cantidad |
Modelo |
Función |
R/min |
Potencia (kw) |
| 1 |
Ventilador de escape |
1 |
Y4-73No14C |
Ajustar frecuencia |
960 |
37 |
| 2 |
Ventilador de enfriamiento rápido |
3 |
Y4-73No14C |
|
2900 |
7.5 |
| 3 |
Ventilador de contrapresión |
2 |
G4-73No8C |
|
730 |
18.5 |
| 4 |
Ventilador de refrigeración debajo del carro del horno |
1 |
G4-73No8C |
Ajustar frecuencia |
1450 |
3 |
Los parámetros térmicos razonables del horno túnel se controlan mediante varios ventiladores.
La cortina de aire de enfriamiento rápido producida por el ventilador de enfriamiento rápido, que puede dividir el horno túnel en 2 partes.
Siempre que la recuperación de calor del horno túnel se combine con la tecnología de enfriamiento, el aire caliente limpio y seco se puede recuperar eficazmente, lo que puede servir como medio de secado en la zona de enfriamiento del horno túnel.
Después del cálculo y las pruebas en la práctica, el calor recuperado por la zona de enfriamiento puede representar el 40% del consumo total de calor en el horno túnel, lo que puede satisfacer las necesidades del secador.
El ahorro de energía, la alta eficiencia, la separación de humos y el secado sin humo pueden ser una realidad en la práctica.
Ventilador de extracción de humos
Ubicado en la cabeza del horno.
Puede hacer que el flujo de aire se mueva hacia la cabeza del horno eliminando el vapor de agua, los gases de escape y los gases de combustión en el precalentamiento del horno túnel; Su función es hacer que el horno alcance la presión negativa entre la zona de precalentamiento y la zona de cocción, y controlar directamente el movimiento del aire del horno.
Ventilador de enfriamiento rápido
La cortina de aire de enfriamiento producida por el ventilador de enfriamiento rápido corta eficazmente el flujo de aire inverso desde el área de aislamiento al área de enfriamiento, lo que hace que el ajuste del sistema de extracción de humos funcione de manera más fluida.
El enfriamiento rápido mejora en gran medida las propiedades mecánicas y la apariencia del ladrillo; El calor intercambiado entre el aire de enfriamiento rápido y los ladrillos/bloques calientes genera aire caliente que es más fácil de recuperar.
Ventilador de recuperación de calor
Recupera el calor residual del aire caliente alto y del aire caliente bajo de la sección de enfriamiento del horno túnel.
Ventilador de refrigeración debajo del carro del horno: equilibra la presión entre la parte superior e inferior del carro del horno, enfría el carro del horno soplando aire a la estructura de acero, y luego el aire caliente intercambiado por calor fluirá hacia la cabeza y la cola del horno.
Ventilador de contrapresión
Ubicado al final del horno y sopla aire frío para enfriar el producto terminado.
