Tecnología automática de horno de túnel de ladrillo de arcilla refractaria personalizada

Diseño y proveedor de horno túnel con ladrillos refractarios

Horno túnel para la fabricación de ladrillos de arcilla Horno túnel con ladrillos refractarios Ladrillos de arcilla roja Diseño y proveedor de horno túnel

Sistema de horno túnel para la fabricación de ladrillos de arcilla Horno túnel con ladrillos refractarios Ladrillos de arcilla roja Horno túnel:

El horno túnel es de tipo techo plano.

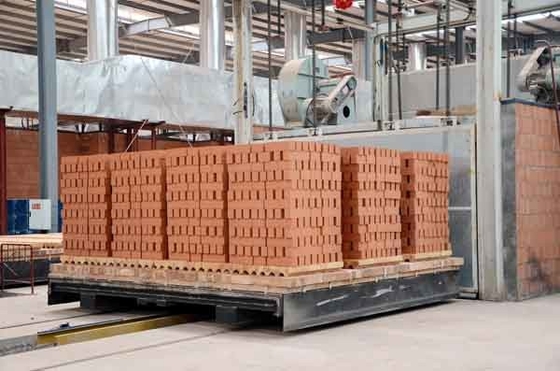

El horno túnel tiene un sistema automático de adición de polvo de carbón, un sistema de liberación de humo, un sistema de escape debajo del carro del horno, un sistema de enfriamiento debajo del carro del horno, un sistema de combustión de gas, un sistema de calor residual, un sistema de enfriamiento rápido y un sistema de contrapresión (sistema de equilibrio de presión). La curva de cocción dentro del horno será más razonable mediante el ajuste de estos sistemas.

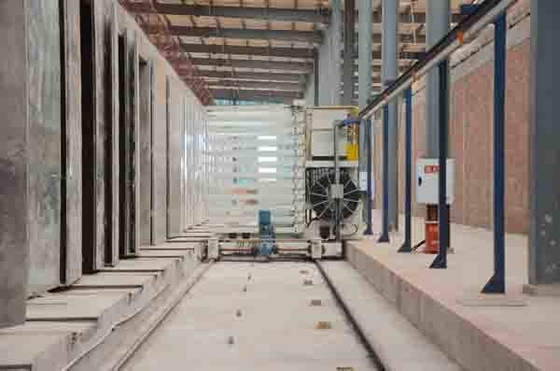

Hay 3 puertas en ambos extremos del horno túnel. En el lado de la entrada, hay una sala de preparación y una puerta de corte entre la sala de preparación y la zona de unión del horno. Por lo tanto, evita eficazmente la entrada de aire frío y asegura el sistema de cocción del horno.

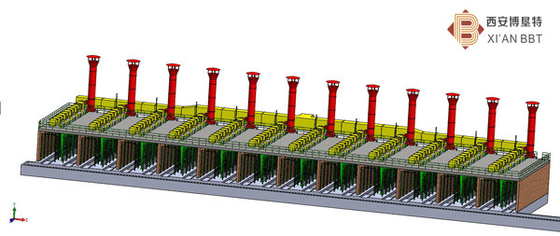

Estructura del horno túnel para la fabricación de ladrillos de arcilla Horno túnel con ladrillos refractarios Ladrillos de arcilla roja Horno túnel:

Cimentación del horno túnel:La cimentación del horno se basa en toda la placa. De abajo hacia arriba, cojín de hormigón simple + viga (viga de vía)/placa (debajo de la pared del horno) de hormigón armado;

Pared del horno túnel:Zona de pre-cocción y enfriamiento del horno túnel: La pared del área, en la que la temperatura está por debajo de 200°C, está hecha de ladrillos rojos; el resto es una pared compuesta, es decir, la capa más interna de la pared del horno para la zona de cocción y la zona de aislamiento se construye con ladrillos de arcilla refractaria primarios/secundarios. La capa de aislamiento se rellena con alfombra de fibra de silicato de aluminio, ladrillo aislante de arcilla ligera, papel de aluminio y perlita expandida de afuera hacia adentro, y la pared exterior está hecha de ladrillos rojos;

Techo del horno túnel:En los dos extremos del horno, se reserva un espacio de estacionamiento para techos de hormigón in situ; en otros lugares, se forma una estructura combinada de abajo hacia arriba con ladrillos ignífugos, ladrillos de suspensión resistentes al fuego, ganchos resistentes al calor 304 y vigas de elevación en forma de I. El peso es soportado por las paredes de ladrillo sinterizado en ambos lados. Se utilizan mantas de fibra refractaria, mantas de lana de roca, papel de aluminio y mortero de aislamiento térmico para formar una capa de aislamiento térmico compuesta sobre los ladrillos refractarios.

Especificaciones del horno túnel para la fabricación de ladrillos de arcilla Horno túnel con ladrillos refractarios Ladrillos de arcilla roja Horno túnel:

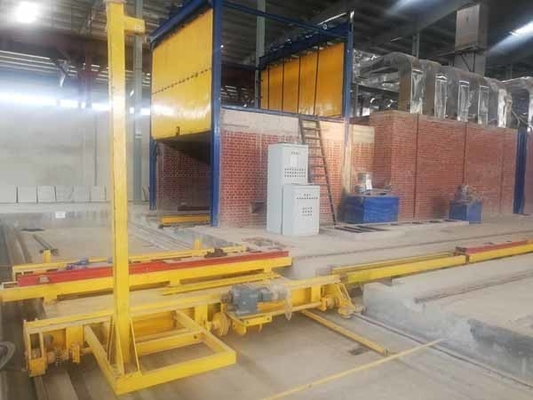

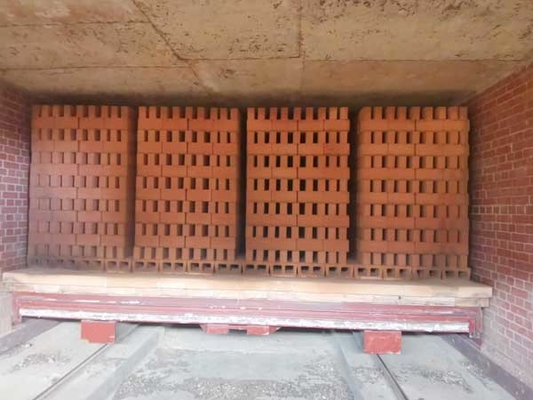

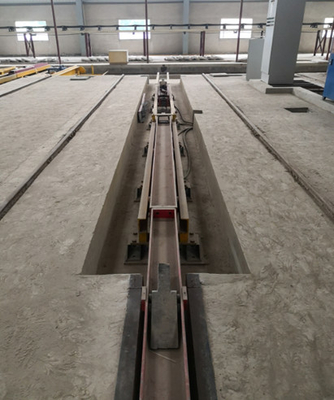

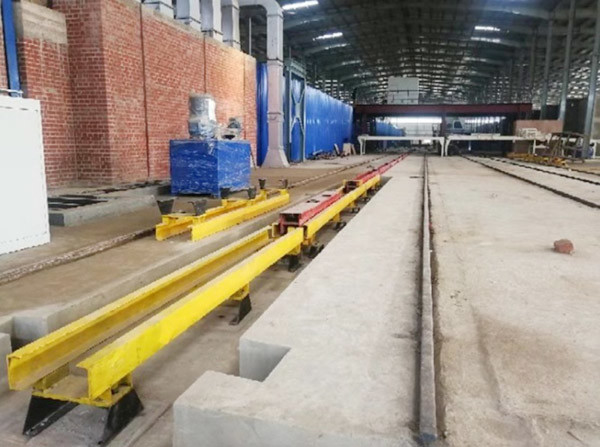

Construcción del horno túnel para la fabricación de ladrillos de arcilla Horno túnel con ladrillos refractarios Ladrillos de arcilla roja Horno túnel:
