Proyecto de horno de túnel de ladrillos de arcilla rojo
Horno de túnel de ladrillo de arcilla horno eléctrico de ladrillo de arcilla para el proyecto de fabricación automática de ladrillos de arcilla
Proyecto de horno de túnel de ladrillo de arcilla
El horno de túnel tiene un sistema de liberación de humo, un sistema de reciclado, un sistema de recuperación de calor residual, un sistema de refrigeración y un sistema de equilibrio de presión.diferencia de temperatura de sección pequeñaMientras tanto, el sistema de autocontrol del horno está equipado para garantizar que los parámetros de calor de cocción sean estables, por lo que se garantiza la calidad de cocción.

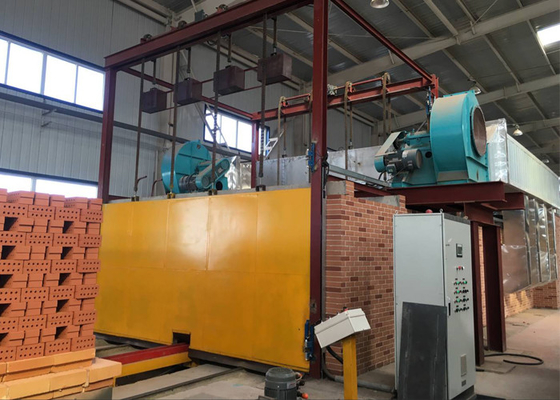

Sistema de hornos de túnel

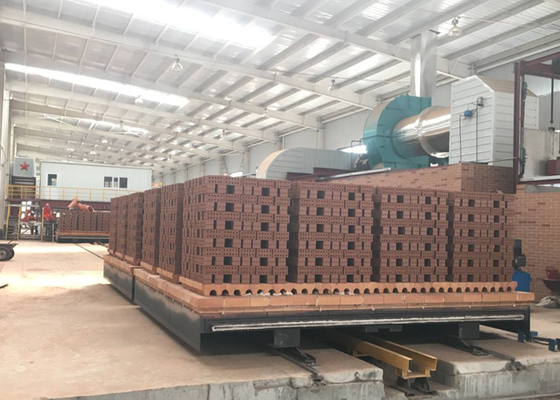

El horno de túnel tiene un sistema completo de
descarga de humo, refrigeración, liberación de calor, equilibrio de presión debajo del vagón del horno, sistema de funcionamiento y ensayo.La curva de horneado dentro del horno será más razonable mediante el ajuste de esos sistemas.
Hay puertas de entrada y salida en ambos extremos del horno del túnel. En el lado de la entrada, hay una sala de preparación y una puerta de corte entre la sala de preparación y la zona de unión del horno.Por lo tanto, evitar eficazmente entrar en el aire frío y asegurar el sistema de horneado del horno.

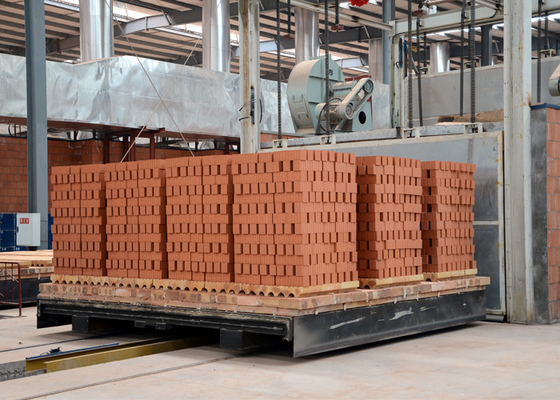

Estructura del horno de túnel
Se coloca ladrillo rojo para la zona de precalentamiento y la zona de enfriamiento donde la temperatura está por debajo de 200oC. La parte de descanso, la zona de horneado y la pared más interna de la zona de aislamiento se adoptan ladrillos refractarios de arcilla.Los ladrillos de arcilla insultantes se utilizarán para colocar el área insultanteMientras tanto, se utilizará fieltro de tela refractaria (para la parte relativa de la curva de temperatura por encima de 600 grados centígrados) o fieltro de lana de roca para el relleno y se colocarán ladrillos rojos en la pared exterior.
La estructura del techo del horno: un espacio del coche del horno permaneció en la zona de baja temperatura a ambos lados, que adoptan la losa superior de hormigón fundido.placa de colgador a través del colgador de davit debajo de la viga de acero tipo H por producto fundidoLas paredes de ambos lados del cuerpo soportan el peso de la viga principal.que componen una capa de aislamiento compleja. La grieta entre la placa superior será afectada por alta fibra de aluminio. Alta temperatura aglutinante se está llenando hasta el hueco entre las placas,y está siendo pintado en la parte superior de la capa aislante, garantizando así la insensibilidad del material y la durabilidad de la estructura.
El horno de túnel puede utilizar carbón/gas/petróleo como combustible para cocinar ladrillos de arcilla
Sistema de combustión totalmente automático para hornos de túnel de ladrillo de arcilla
Máquinas y aparatos de alimentación de carbón para hornos de túnel de ladrillos de arcilla
Fuego de túnel de ladrillo de arcilla en construcción en Bangladesh
Horno de túnel de ladrillo de arcilla de parámetros técnicos:
| Modelo de especificación |
Las cifras |
Capacidad de producción (pcs/día) |
Se requiere cubrir el terreno |
Tamaño exterior (m) |
| Horno de túnel + secador |
2Sección de.5 m |
50000 |
Cubierta |
110.8 por 4,3 por 2.34 |
| 8 canales |
61 por 9,6 por 1.5 |
| 3Sección de.6m |
80000¿Qué quieres decir?100000 |
170 × 65 m |
134.2 por 5.4 por 3.6 |
| 12 canales |
67.6 por 19.22 por 1.5 |
| 4Sección de.6m |
100000¿Qué quieres decir?120000 |
180 × 70 m |
143.5 por 6.4 por 3.33 |
| 14Canales |
65.5 por 25.24 por 3.285 |
| 6Sección.9m |
150000¿Qué quieres decir?180000 |
200 × 120 m |
153.5 por 8.7 por 3.33 |
| 20 canales |
65.5 por 25.24 por 3.285 |
