Máquina arrastradora de carros de horno de ladrillos de arcilla para planta de horno túnel
Equipos auxiliares relacionados con el proyecto de horno túnel de ladrillos Máquina arrastradora de carros de horno de ladrillos de arcilla
Empujador hidráulico
Este equipo se aplica principalmente a la sección de cocción del horno túnel, adopta el empuje del cilindro hidráulico, empuja el carro del horno con ladrillos secos hacia el horno mediante el cilindro hidráulico. Su funcionamiento es suave, se detiene rápida y confiablemente.
Los carros del horno pueden ser empujados a diferentes rieles por esta máquina, y puede tirar del carro del horno al carro transbordador automáticamente.
El equipo tiene características de operación flexible, bajo consumo y alta eficiencia, lo cual es uno de los equipos necesarios de la industria del ladrillo.
Se puede personalizar con un solo cilindro o doble cilindro según las necesidades del cliente.
| Modelo |
HP30 |
| 1. Potencia |
30kw |
| 2. Peso |
2,800kg |
| 3. Dimensión |
4,810*950*750mm |
| 4. Fuerza de empuje máx.: |
30t |
| 5. Carrera máx. |
2,000mm |
| 6. Presión de trabajo |
10Mpa |
| 7. Presión máx. |
12.5Mpa |
| 8. Velocidad de empuje |
0-2.4m/min |
Paso a paso hidráulico
Esta máquina se utiliza para el proceso de secado o cocción, que es el equipo clave para empujar el carro del horno al secador para secar y al horno para cocer.
Esta máquina se compone de sistema hidráulico, mecanismo de empuje y bastidor.
El sistema hidráulico es impulsado por la bomba de aceite del motor, el aceite hidráulico fluye a través del tanque de aceite, la bomba de aceite, la válvula inversora entra en el cilindro.
La ruta del aceite hace que la varilla del pistón del cilindro de aceite se mueva hacia adelante y hacia atrás a través de la válvula de dirección para impulsar el mecanismo de empuje hacia adelante y hacia atrás para lograr el propósito de empujar el carro del horno.
El equipo tiene las ventajas tanto de la cadena como del accionamiento hidráulico, lo que puede cumplir con los requisitos de posicionamiento rápido y preciso del carro del horno por medios mecánicos.
El método avanzado de regulación de velocidad hace que la velocidad de transposición del carro del horno sea el doble que la del paso a paso tradicional.
El paso a paso hidráulico generalmente se instala en el área del patio o en la línea de descarga del carro del horno, y se utiliza para avanzar el carro del horno de acuerdo con la misma longitud de paso, para que el carro del horno corra a la posición especificada para la tarea del patio o descarga.
| Modelo |
HP15 |
|
1. Potencia
|
11kw |
| 2. Peso |
1560kg |
| 3. Dimensión |
9,480*550*530mm |
| 4. Fuerza de empuje máx. |
12t |
| 5. Carrera máx. |
2,000mm |
| 6. Presión de trabajo |
10.4Mpa |
| 7. Presión máx. |
16Mpa |
| 8. Velocidad de empuje |
0-3m/min |

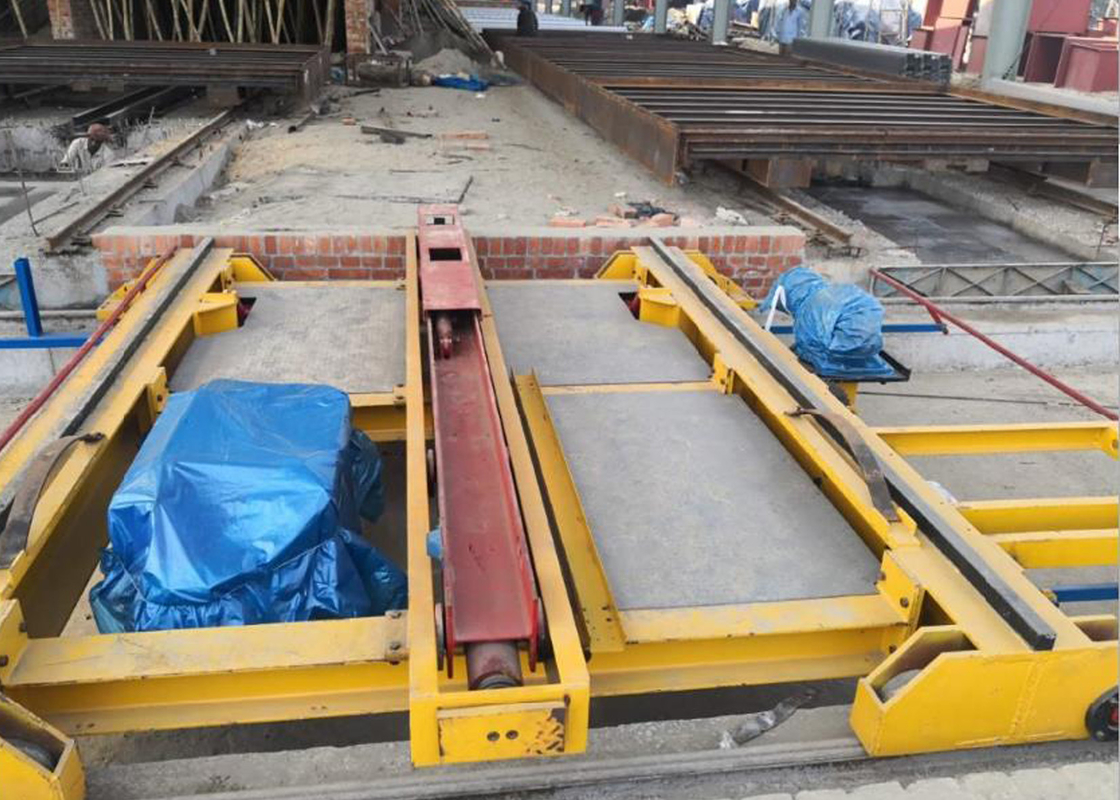

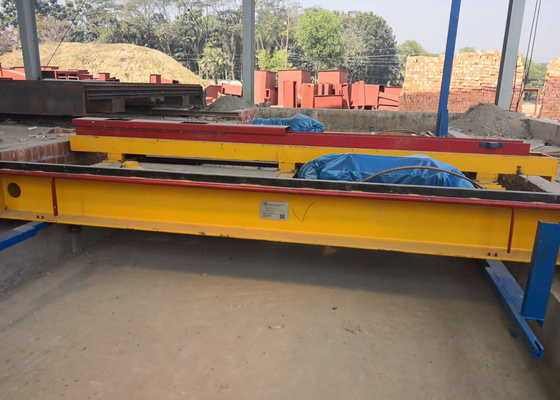

Carro transbordador
El carro transbordador es el equipo de inversión y arrastre para conectar la sección de moldeo y la sección de cocción de la línea de producción de ladrillos y tejas. Este carro tiene las características de arrastre y una poderosa fuerza de empuje. El carro puede detenerse, posicionarse y conectarse con precisión después de moverse rápidamente, lo que puede funcionar lentamente con conversión de frecuencia cuando se transporta con capacidad, el carro vacío puede funcionar rápidamente con conversión de frecuencia al regresar.
El motor acciona con freno, fácil de rastrear. La operación es suave y duradera en uso. El paquete de ladrillos no es fácil de caer, que está equipado con un cabrestante tipo embrague para ahorrar tiempo de operación manual.

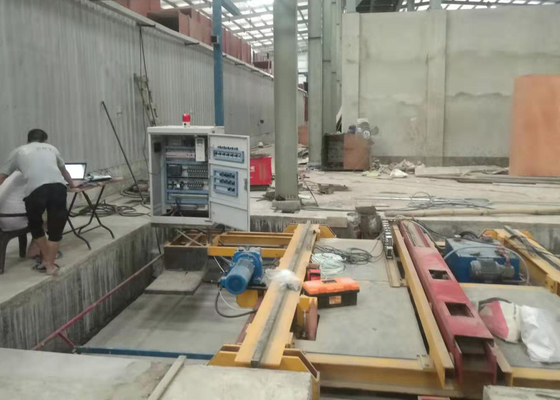

El gabinete de control puede elegir el control de frecuencia, el carro vacío se mueve rápido, el carro pesado se mueve lentamente, mejora la eficiencia de la transmisión. El posicionamiento hidráulico puede ajustar automáticamente el riel y evitar sacudidas, asegurar el funcionamiento estable del carro del horno al carro transbordador.
|
Modelo
|
TC-46420A |
| 1. Potencia |
2.2+1.5kw |
| 2. Peso |
4,360kg |
| 3. Dimensión |
5,800*4,140*1,135mm |
| 4. Velocidad de desplazamiento del carro transbordador |
0-24m/min |
| 5. Potencia de la parte de desplazamiento |
2.2kw |
| 6. Fuerza de empuje del empujador hidráulico |
1.5t |
| 7. Velocidad de empuje del empujador hidráulico |
0-2.4m/min |
| 8. Carrera del empujador hidráulico |
3,200mm |
| 9. Presión de trabajo del sistema hidráulico |
2.5mpa |
| 10. Potencia de la estación hidráulica |
1.5kw |
