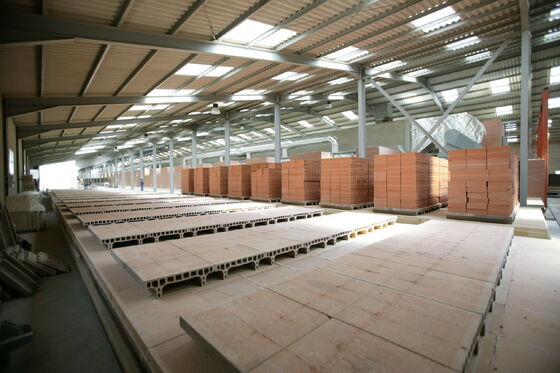

Proyecto de horno de túnel de ladrillo de arcilla BBT
El horno del túnel tiene un sistema de escape perfecto, sistema de refrigeración, sistema de calor residual, sistema de equilibrio de presión, sistema de operación y sistema de monitorización.la curva de cocción en el horno es más razonable y el orden de producción es más coordinado.
En el lado de la entrada, hay una sala de preparación y una puerta de corte entre la sala de preparación y el horno.Esta puerta puede prevenir eficazmente el aire frío de entrar en el horno y garantizar que el funcionamiento del horno y la cocción no se vean afectados por influencias externas.
La base del horno se basa en toda la tabla, desde abajo hacia arriba, cojín de hormigón plano + viga de hormigón armado ( viga de vía) / tabla (debajo de la pared del horno).
Zona de precocción y refrigeración del horno de túnel: la pared de la zona, en la que la temperatura es inferior a 200°C, está hecha de ladrillos rojos; el resto es de pared compuesta,Es decir, la capa más interna de la pared del horno para la zona de cocción y la zona de aislamiento está construida con ladrillos de arcilla primarios/secundarios refractarios.La capa de aislamiento está llena de alfombra de fibra de silicato de aluminio, ladrillo de aislamiento de arcilla ligera, papel de aluminio y perlita expandida desde el exterior hasta el interior.y la pared exterior está hecha de ladrillos rojos.
En los dos extremos del horno, una plaza de aparcamiento está reservada para techos de hormigón fundido en el sitio; en otros lugares, una estructura combinada está formada de abajo hacia arriba por ladrillos ignífugos,ladrillos de suspensión resistentes al fuego, 304 ganchos resistentes al calor, y vigas de elevación de I-beam. El peso es soportado por las paredes de ladrillo sinterizado en ambos lados.se utiliza papel de aluminio y mortero aislante térmico para formar una capa de aislamiento térmico compuesto en ladrillos de fuego.
El orificio de alimentación de carbón tiene funciones de suplementación de calor, puesta en marcha, observación, suplementación de oxígeno o enfriamiento bajo presión negativa, liberación de calor bajo presión positiva, etc.Se utiliza ampliamente en hornos de túnel de ladrillo de combustión interna y no puede reducirse ni cancelarse arbitrariamente.
El sistema de calefacción directa y de calefacción residual del producto se coloca en la parte superior del horno de túnel.El calor residual se extrae y la fuente de calor extraída es limpia y básicamente libre de contaminaciónLa extracción rápida y eficaz del calor directo del producto también puede acortar la longitud del horno y ahorrar inversión en la construcción del horno.
El tablero del carro del horno se inserta en la ranura del sello de arena para aislar la alta temperatura desde el exterior,para evitar que el aire frío se succione en el horno y reducir la temperatura del horno bajo presión negativa, o bajo presión positiva para evitar que el gas de alta temperatura se inyecte en el horno para dañar la estructura de acero y causar la deformación del carril del horno.
Máquinas y aparatos de alimentación de carbón para hornos de túnel de ladrillos de arcilla/hornos Hoffman
Fuego de túnel de ladrillo de arcilla en construcción en Bangladesh
Horno de túnel de ladrillo de arcilla de parámetros técnicos:
| Modelo de especificación |
Las cifras |
Capacidad de producción (pcs/día) |
Se requiere cubrir el terreno |
Tamaño exterior (m) |
| Horno de túnel + secador |
2Sección de.5 m |
50000 |
Cubierta |
110.8 por 4,3 por 2.34 |
| 8 canales |
61 por 9,6 por 1.5 |
| 3Sección de.6m |
80000¿Qué quieres decir?100000 |
170 × 65 m |
134.2 por 5.4 por 3.6 |
| 12 canales |
67.6 por 19.22 por 1.5 |
| 4Sección de.6m |
100000¿Qué quieres decir?120000 |
180 × 70 m |
143.5 por 6.4 por 3.33 |
| 14Canales |
65.5 por 25.24 por 3.285 |
| 6Sección.9m |
150000¿Qué quieres decir?180000 |
200 × 120 m |
153.5 por 8.7 por 3.33 |
| 20 canales |
65.5 por 25.24 por 3.285 |
